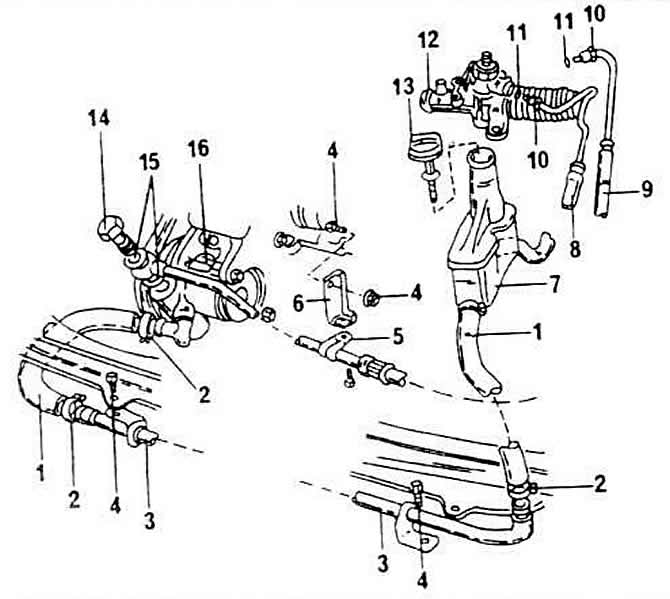

Способ крепления механизма рулевого управления с гидроусилителем, запасного резервуара, гидравлических трубок и соединений шлангов:
1 - впускной шланг
2 - зажим шланга
3 - трубка системы охлаждения
4 - болт, затягивается с моментом затяжки 10 Нм
5 - устройство крепления трубки
6 - уголок
7 - запасной резервуар
8 - сливной шланг
9 - напорная линия, затягивается с моментом затяжки 30 Нм
10 - накидная гайка, затягивается с моментом затяжки 30 Нм
11 - уплотнительное О-образное кольцо, всегда заменяется на новое
12 - механизм рулевого управления с гидроусилителем
13 - пробка масляной мерной линейки
14 - полый болт, затягивается с моментом затяжки 30 Нм
15 - уплотнитель, всегда заменяется на новый
16 - вспомогательный насос механизма рулевого управления
Насос не может ремонтироваться и в случае неисправности заменяется на новый.
Мерная линейка уровня жидкости расположена на пробке запасного резервуара. На мерной линейке нанесены маркировки «Min» и «Мах», посредством которых может быть определен уровень жидкости в системе.
Полые болты уплотняются на каждой стороне при помощи шайб. Если откручивают один из кольцевых соединительных элементов, то шайбы всегда заменяют на новые.
Это же самое относится к О-образному уплотнительному кольцу, которое находится в отверстии для подсоединения сливной линии.
