Ремонт рулевого механизма с электромеханическим усилителем (VW Caddy 3)

Проверьте пыльники наконечников (1, 11) рулевых тяг на наличие повреждений. После снятия и установки наконечников рулевых тяг необходимо отрегулировать углы установки колес (см. рис. VC 8.023).

Проверьте пыльники (4) рулевого механизма на наличие повреждений. При регулировке схождения колес придерживайте пыльник.

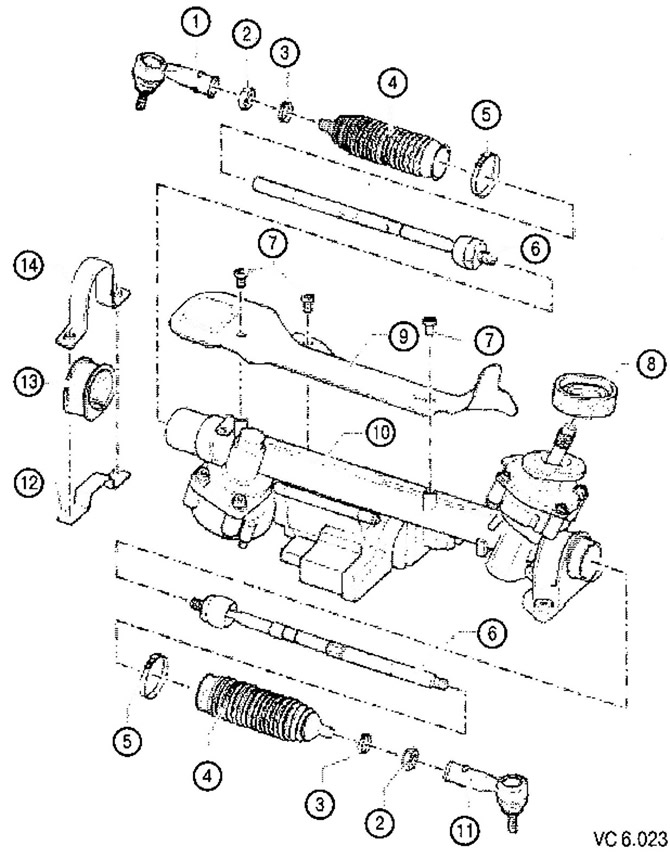

1. Правый наконечник рулевой тяги
2. Гайка: 55 Нм
3. Пружинный хомут
4. Пыльник
5. Обжимной хомут
6. Рулевая тяга
7. Винт: 6 Нм
8. Уплотнение
9. Теплозащитный кожух
10. Рулевой механизм
11. Левый наконечник рулевой тяги
12. Кронштейн
13. Резиновая втулка
14. Хомут с гайками
