Ремонт рулевого механизма (VW Caddy 3)

Проверьте пыльники наконечников (1, 15) рулевых тяг на наличие повреждений. После снятия и установки наконечников рулевых тяг необходимо отрегулировать углы установки колес.

Проверьте пыльники (5) рулевого механизма на наличие повреждений. При регулировке схождения колес придерживайте пыльник, для того чтобы он не оказался перекрученным.

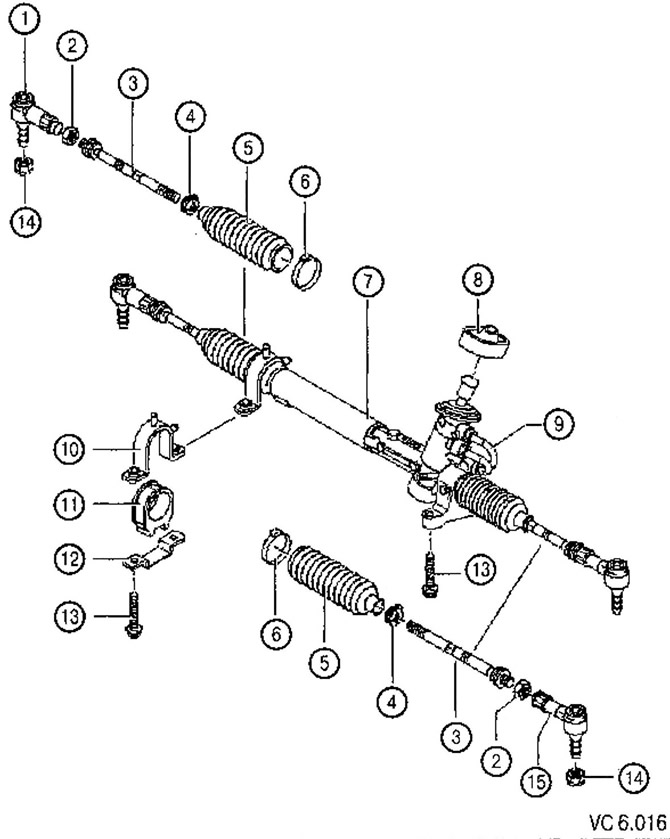

1. Правый наконечник рулевой тяги
2. Гайка: 55 Нм
3. Рулевая тяга
4. Пружинный хомут
5. Пыльник
6. Зажимной хомут
7. Рулевой механизм
8. Прокладка
9. Сливной шланг и шланг откачки
10. Хомут с гайкой
11. Резиновая подушка
12. Кронштейн
13. Болт
14. Гайка: 20 Нм + 90°
15. Левый наконечник рулевой тяги
