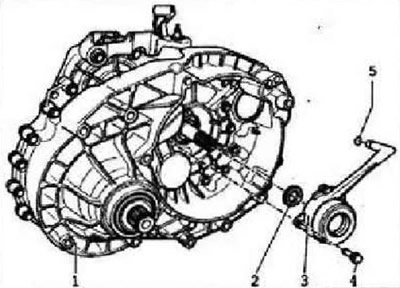

- 1 - Коробка передач
- 2 - Манжетное уплотнение первичного вала
- 3 - Рабочий цилиндр с выжимным подшипником, образуют единый узел и заменяются только в сборе, подшипник не промывать, только протирать, если подшипник шумит, заменить его вместе с рабочим цилиндром, у некоторых рабочих цилиндров трубопровод выполнен составным
- 4-Болт, обязательно заменить, 3 шт., 15 Нм
- 5 - Уплотнительное кольцо, надеть на штуцер трубопровода, при установке смазать тормозной жидкостью

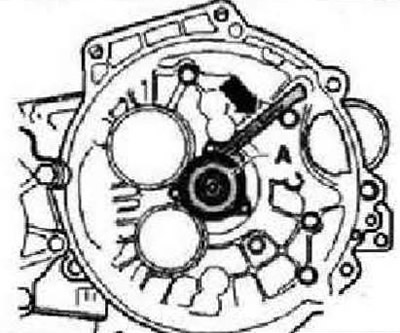

Рабочий цилиндр «А» с составным трубопроводом
У некоторых рабочих цилиндров трубопровод выполнен составным «стрелка».
