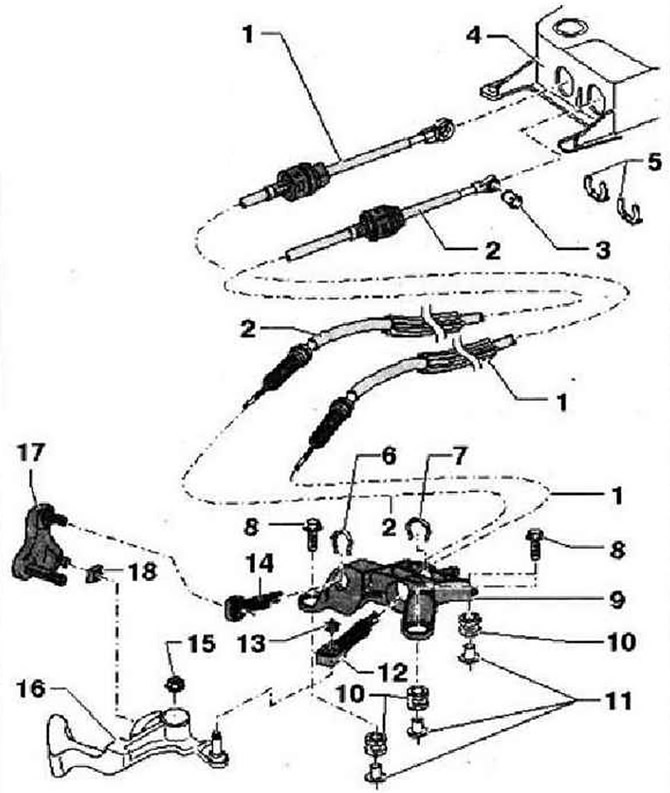

Инструкция: На шарнирные соединения и поверхности скольжения нанести смазку -G 000 450 02-. Приводные тросы не перегибать!
- 1 - Трос включения передачи, с помощь кабельной стяжки притянуть к тросу выбора передачи, соединить с креплением
- 2 - Трос выбора передачи, соединить с креплением, с помощь кабельной стяжки притянуть к тросу включения передачи
- 3 - Втулка
- 4 - Корпус механизма переключения передач
- 5 - Стопорная шайба, не допускать повреждения троса при отсоединении, обязательно заменить
- 6 - Стопорная шайба, не допускать повреждения троса при отсоединении,обязательно заменить
- 7 - Стопорная шайба, не допускать повреждения троса при отсоединении, обязательно заменить
- 8 - Болт с шестигранной головкой, 20 Нм, 3 шт., для крепления опорного кронштейна
- 9 - Опорный кронштейн
- 10 - Втулка крепления опорного кронштейна к КП
- 11 - Дистанционная втулка
- 12 - Крепление троса, после установки отрегулировать механизм переключения передач, для крепления троса включения передачи к рычагу включения передачи, не перепутать крепления троса включения передачи и троса выбора передачи
- 13 - Стопорная шайба, обязательно заменить
- 14 - Крепление троса, после установки отрегулировать механизм переключения передач, для крепления троса выбора передачи к рычагу выбора передачи, не перепутать крепления троса включения передачи и троса выбора передачи
- 15 - Шестигранная гайка, 23 Нм, обязательно заменить
- 16 - Рычаг включения передачи с инерционным демпфером, после установки отрегулировать механизм переключения передач
- 17 - Рычаг выбора передачи, короткий промежуток времени с момента серийного выпуска: стопорился съёмным фиксатором, снятие рычага выбора передачи производится вместе с креплением троса, после установки отрегулировать механизм переключения передач
- 18 - Ползунок
Взаимная фиксация тросов включения и выбора передачи с помощь кабельной стяжки
Кабельную стяжку следует установить "восьмёркой" «стрелка». «А» = трос включения передачи. «В» = трос выбора передачи

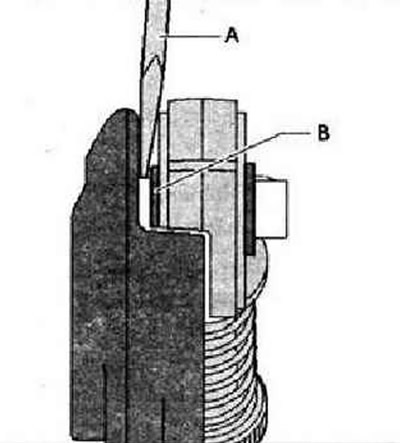

Отсоединение крепления троса выбора передачи от рычага выбора передачи
Рычаг выбора передачи снят. Вставить отвёртку с прямым шлицем «А» между втулкой «В» и рычагом выбора передачи.

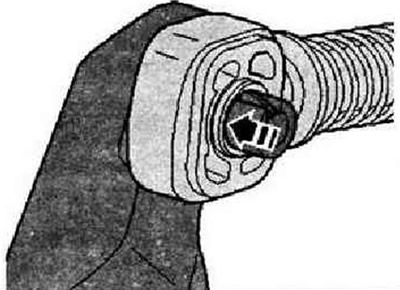

Установка крепления троса
Рычаг выбора передачи снят. Крепление троса должно быть установлено только на втулку «стрелка». Крепление троса должно легко поворачиваться относительно рычага выбора передачи.

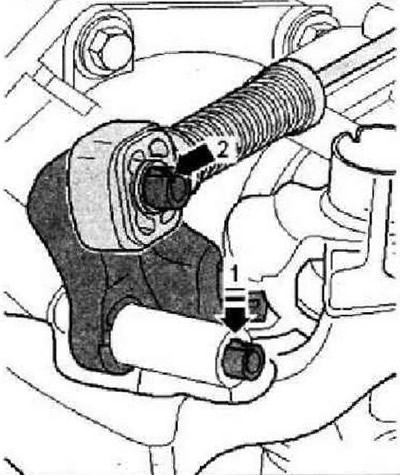

Крепление должно быть застопорено фиксатором «стрелка 2».

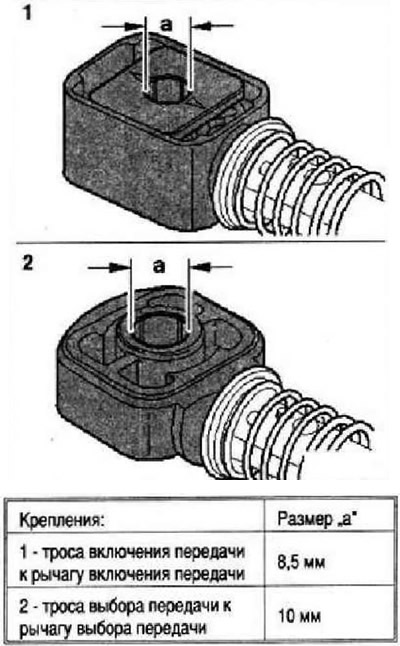

Применяемость креплений тросов

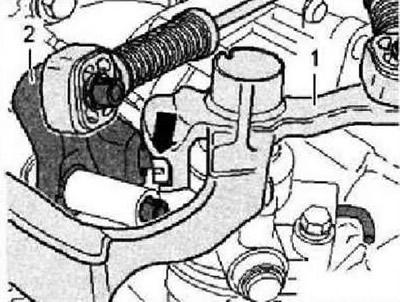

Монтажное положение рычага включения передачи рычага выбора передачи
1 - Рычаг включения передачи с инерционным демпфером
2 - Рычаг аыбора передачи с ползунком «стрелка» входит в направляющую рычага включения передачи.

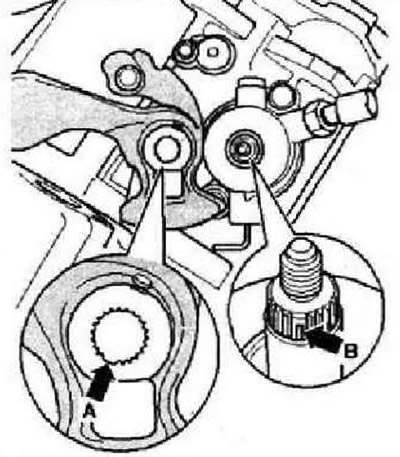

Установка рычага включения передачи
При установке рычага включения передачи на вал совместить паз рычага «стрелка А» с выступом вала «стрелка В».

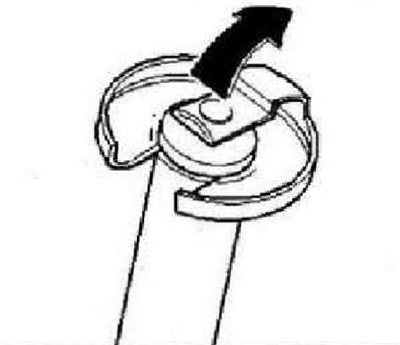

Снятие стопорной шайбы
(Статья размещена на портале: www.VWmanual.ru)
Движением в направлении «стрелки» приподнять усик шайбы.
