Педальный узел сцепления (VW Tiguan 1)

1 - Перегородка моторного отсека с гнездом для крепления опорного кронштейна
2 - Уплотнение, обязательно заменить, между опорным кронштейном и перегородкой моторного отсека, приклеивается к опорному кронштейну

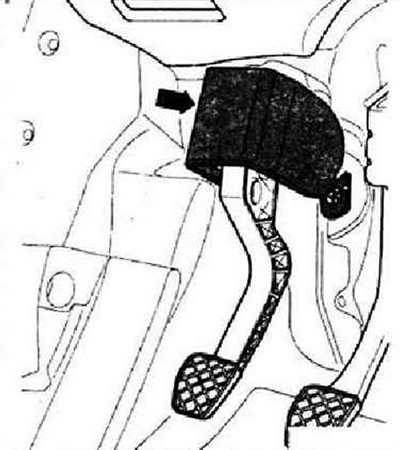

3 - Опорный кронштейн для крепления педали сцепления, в некоторых исполнениях с шумоизолирующим кожухом
4 - Болт
5 - Сервопружина
6 - Втулка
7 - Опорная втулка
В - Педаль сцепления
9 - Гнездо, для снятия и установки отсоединить шток главного цилиндра от педали сцепления с помощью клещей «Т10005»
10 - Уплотнение, обязательно заменить, между главным цилиндром сцепления и опорным кронштейном
11 - Гяавны й цилиндр, снимается и устанавливается после демонтажа опорного кронштейна -
12 - Датчик положения педали сцепления «G476», можно проверить в режиме .ведомого поиска неисправностей' при помощи тестера -VAS 5051-
13 - Зажим, при снятии и установке трубопровода выдвинуть скобу до упора
14 - Шланг к бачку
15 - Шестигранная самостопорящаяся гайка, 25 Нм, 3 шт., для крепления опорного кронштейна к перегородке моторного отсека, обязательно заменить
16 - Шестигранная гайка, 25 Нм, обязательно заменить
17 - Упор педали сцепления
