Рулевой механизм, а также соединенный с ним вспомогательный насос рулевого управления ремонтироваться не могут, а поэтому в случае неисправности они должны быть заменены на новые.

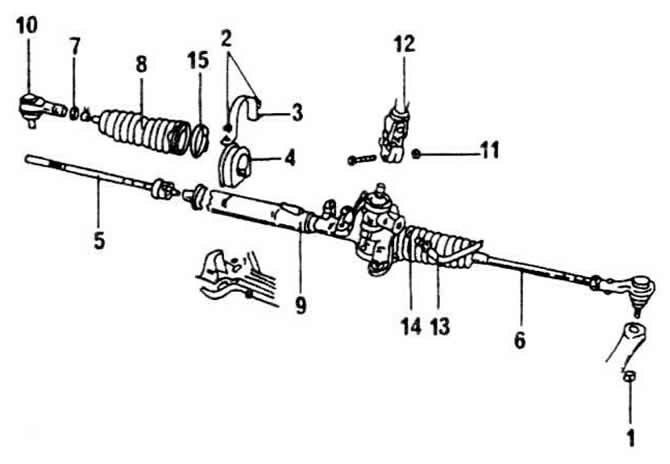

1, 2- гайки, затягиваются с моментом затяжки 35 Нм
3 - монтажная дужка
4 - резиновая втулка
5 - правое звено поперечной рулевой тяги, затягивается с моментом затяжки 70 Нм
6 - левое звено поперечной рулевой тяги, затягивается с моментом затяжки 70 Нм
7 контргайка, затягивается с моментом затяжки 50 Нм
8 - манжета механизма рулевого управления
9 - корпус механизма рулевого управления
10 - корпус поперечной рулевой тяги
11 - болт-гайка, затягивается с моментом затяжки 30 Нм
12 - промежуточный вал рулевого привода
13 - накидная гайка, затягивается с моментом затяжки 30 Нм
14 - уплотнительное резиновое кольцо, всегда заменяется на новое
15 - зажим манжеты
В рулевом механизме с усилителем применяется функционирующий в цилиндре поршень, который смонтирован на конце рулевого механизма. В соответствии с поворотом рулевого колеса этот поршень устанавливается в одну или в другую сторону под воздействием жидкости, находящейся под давлением, благодаря чему уменьшается силовое воздействие, требующее для управления рулевым механизмом. Жидкость, при меняемая в системе управления, такая же, как и жидкость, наполняющая автоматические коробки передач.
Эта жидкость засасывается из резервуара при помощи лопастного насоса и вводится в золотниковый клапан.
В выпускаемых моделях автомобилей «Гольф» устанавливается два различный механизма рулевого управления (TRW или ZF), детали которых не являются взаимозаменяемыми, что относится также к поперечным рулевым тягам, манжетам, резиновым опорам и к другим деталям. Нижеследующий текст относится в целом к механизму управления TRW На отличия механизма ZF будет указываться, когда они будут встречаться.
