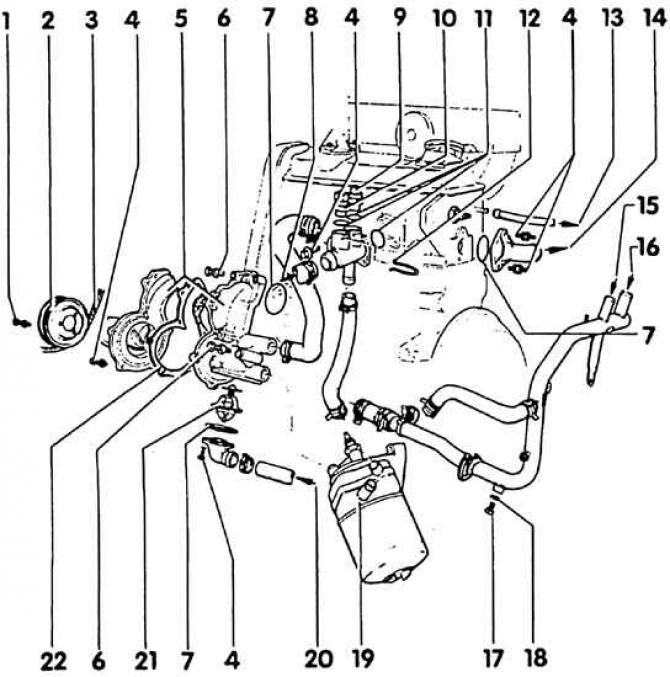

Vodné čerpadlo, termostat chladiacej kvapaliny, chladič oleja 4-valcový benzínový a naftový motor
1. Skrutka, 20 Nm; 2. Remenica; 3. Klinový remeň vodného čerpadla a generátora; 4. Skrutka, 10 Nm; 5. Vodné čerpadlo. Skontrolujte ľahkosť otáčania hriadeľa; 6. Skrutka, 20 Nm; 7. Krúžok; 8. Horná hadica chladiacej kvapaliny; 9. Snímač teploty chladiacej kvapaliny 2-pólový; 10. Termostat a snímač 4-pólový; 11. Krúžok; 12. Poistná podložka; 13. K odpalisku expanznej nádrže; 14. K radiátoru ohrievača; 15. Z odpaliska expanznej nádrže; 16. Z výmenníka tepla; 17. Vypúšťacia skrutka chladiacej kvapaliny, 10 Nm; 18. Tesniaci krúžok; 19. Olejový radiátor; 20. Spustite hadicu chladiacej kvapaliny; 21. Termostat chladiacej kvapaliny; 22. Tesnenie
Rozmery studeného a teplého termostatu
Odstránenie
Pozor! Označenia dielov sa vzťahujú na chladiace systémy 4-valcového motora. Demontáž a montáž z 5-valcového motora sa vykonáva podobným spôsobom.
1. Pod pripojovacie potrubie chladiacej kvapaliny umiestnite vhodnú nádobu.
2. Odskrutkujte skrutky (4) pripojovacej rúrky termostatu chladiacej kvapaliny (21) (pozri kresba Vodné čerpadlo, termostat chladiacej kvapaliny, chladič oleja 4-valcový benzínový a naftový motor).
3. Odstráňte tesniaci krúžok (7).
4. Odstráňte termostat (21).
Vyšetrenie
1. Odmerajte rozmer "a" na termostate (pozri kresba Rozmery studeného a teplého termostatu).
(Informácie sú zverejnené na tejto webovej stránke: VWmanual.ru)
2. Termostat zohrejte vo vodnom kúpeli. V tomto prípade by sa termostat nemal dotýkať stien nádoby.
3. Sledujte teplotu teplomerom. Termostat sa začne otvárať pri cca 87°C a končí pri cca 102°C.
4. Po zahriatí termostatu na cca 100°C by mal rozmer "b" presahovať rozmer "a" minimálne o 7 mm.
Inštalácia
1. Vymeňte tesniaci krúžok, nainštalujte termostat a naskrutkujte kryt, naplňte chladiacou kvapalinou.
2. Nechajte motor bežať, kým sa termostat neotvorí. Skontrolujte tesnosť uzáveru chladiacej kvapaliny a hadice.
