Magnetické relé štartéra — demontáž, kontrola a inštalácia (VW Transporter T4)

Ak je magnetické relé chybné, štartovacie koleso sa nevysunie a motor nenaštartuje.

Vyšetrenie

1. Odstráňte štartér.

2. Pripojte k terminálu 50 (hrubé káblové pripojenie) štartér pomocou prídavných vodičov, napätie batérie je 12 V.

3. Pomocou prídavného kábla pripojte svorky 50 a 30 štartéra. Štartovacie zariadenie by malo byť posunuté dopredu.

Odstránenie

Odskrutkujte 3 skrutky zaisťujúce magnetické relé z krytu pohonu a odstráňte relé.

Inštalácia

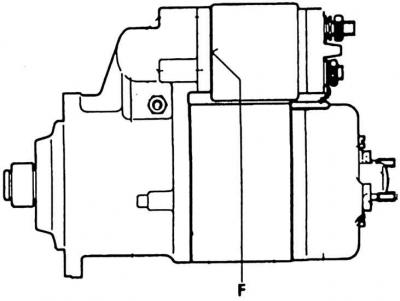

1. Naskrutkujte relé na štartér; utesnite oddeľovaciu drážku (F) na štartéri BOSCH vhodným tmelom.

2. Naskrutkujte vodič magnetického relé.

3. Skontrolujte štartér.

4. Nainštalujte štartér.
