Generátor, štartér, spínač zapaľovania, ak existuje motor VR6 (VW Golf 3)

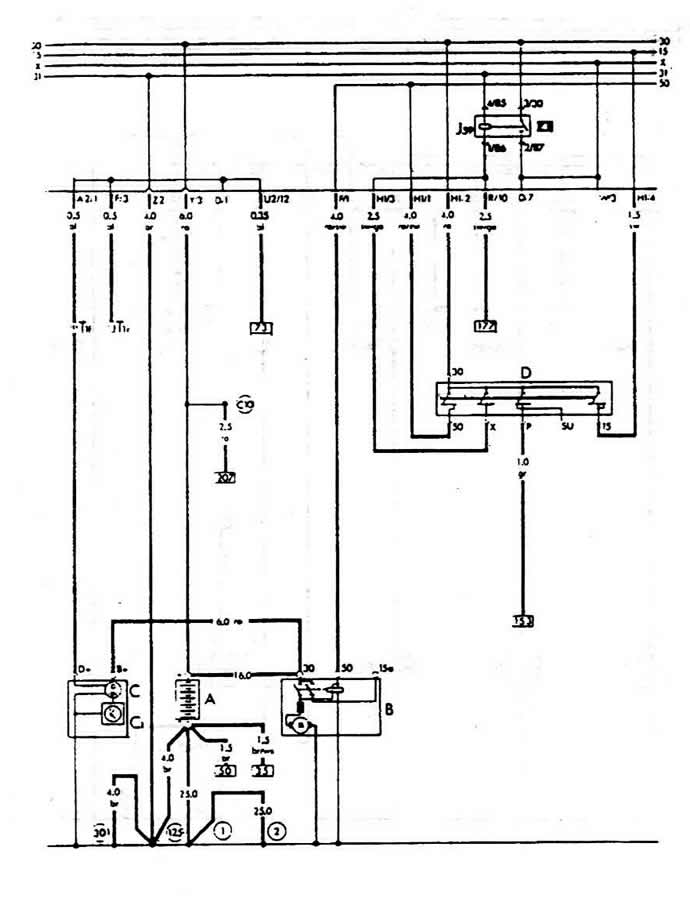

Kresba 25. Generátor, štartér, spínač zapaľovania, ak je k dispozícii motor VR6

• A - akumulátor
• B - štartér
• C - generátor
• C1 - regulátor napätia
• D - spínač zapaľovania-štartéra
• J59 - odľahčovacie relé pre X-kontakt
• T1r - jedna zástrčka, za reléovou skriňou
• T1f - jednoduchá zástrčka, na prevodovke

Body spojenia s telom (v kruhu):

• 1 - "hmotnostná" zóna, prevodovka ku karosérii
• 2 - "hmotnostná" zóna, prevodovka ku karosérii
• 30 - uzemňovací bod 1, v blízkosti reléovej skrinky
• 125 - uzemňovací bod, v kábli svetlometu
• C10 - Kladné spojenie (30) v kábli svetlometu

Farebné označenie káblov:

• ws - biela
• sw - čierna
• ro - červená
• br hnedá
• gn - zelená
• gr - šedá
• li - fialová
• ge - žltá
• bl - modrá

Zoznam poistiek:

• 30A - zelená
• 25A - biela
• 20A - žltá
• 15A - modrá
• 10A - červená
