Радио пријемник — уклањање и уградња (VW Transporter T4)

Уклањање и уградња радија

Фабрички инсталирани радио уређаји долазе са кућиштем које омогућава брзу инсталацију и уклањање. Међутим, то је могуће само уз помоћ специјалног алата који је укључен уз радио када га купите или је доступан за продају. Чињеница да је радио у кућишту обично се може утврдити по 4 рупе на предњој плочи.

Уклањање

1. Искључите паљење.

2. Одвојите кабл за уземљење (-) из батерије.

Пажња! Када се батерија искључи, меморија радио и електронских контролних јединица се брише. VW производи серијске радио пријемнике опремљене кодом против крађе. Спречава нежељено укључивање уређаја након што се струјно коло искључи. Прекидач се може, на пример, искључити искључивањем батерије, уклањањем радија или прегоревањем радио осигурача. Ако је радио кодиран, запишите код пре него што искључите батерију. Ако је шифра непозната, радио пријемник се може ставити у рад само на сервису.

Пажња! Појединачни кодни број је дат у упутству за употребу радио пријемника. Код се не може сачувати у машини.

3. Уметните два уклоњива уређаја (А) са десне и леве стране у отворе на предњој плочи. Ако нема рупа, уклоните контролна дугмад и штит. Убаците уклоњиве уређаје.

Пажња! Ако немате уклоњиве уређаје при руци, уметните 4 игле од 1,5 мм и дужине око 30 мм у рупе уместо тога и тако отпустите кућиште.

4. Уклоните радио без нагињања.

5. Означите прикључке утикача звучника (десно/лево) траком и уклоните. Уклоните антену. Искључите утикач са више пинова.

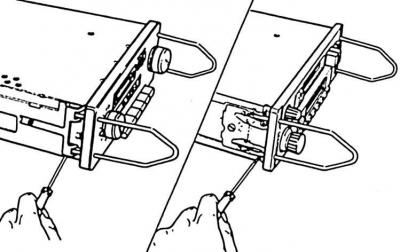

6. Уклоните уклоњиве уређаје тако што ћете стиснути копче за закључавање малим одвијачем.

Инсталација

1. Повежите електричне жице и антену на задњу страну радија.

2. Уметните радио у инструмент таблу док не кликне на своје место.

3. Повежите кабл за уземљење () на батерију.

Пажња! Прикључујте акумулатор само када је паљење искључено, иначе ће контролна јединица система за убризгавање покварити.

4. Подесите време на сату.

5. Унесите радио код против крађе.

6. Укључите радио и проверите рад. Ако радио има код за заштиту од крађе, прво га унесите.

Упутство за додатно уграђени радио пријемник

Стандардни мулти-пин утикач одговара свим радио уређајима VW од 1988. производња модела аутомобила. Утикач има следеће боје за каблове:

• црвено - константан плус;
• браон – минус (маса возила);
• сиво/плаво – позадинско осветљење;
• браон црвена – погон за контролу укључивања и искључивања контакта (специјална опрема). Ни под којим околностима не прикључујте напон батерије на овај диск;
• плава/бела – сигнал брзине за аутоматску контролу јачине звука (специјална опрема).

Постоји адаптер за друге радио уређаје VW.

Пажња! Ако се не користи кабл са адаптером, неопходно је обратити пажњу на добру изолацију изложених жица. У супротном може доћи до кратког споја и пожара намотаја кабла.

Уверите се да су само тестирани стандардни пригушивачи радио сметњи (са општом радном дозволом, ABE). У супротном, дозвола за рад машине постаје неважећа. Постоје специјално дизајнирани за продају VW пригушивачи радио сметњи са упутствима за уградњу.

Пажња! Ако ће се радио додатно инсталирати, подесите радио антену. Да бисте то урадили, ухватите слабу радио станицу средњег таласа. Затим, помоћу малог одвијача, подесите га на најбољи пријем помоћу завртња за подешавање (на предњој десној страни радио плоче).
