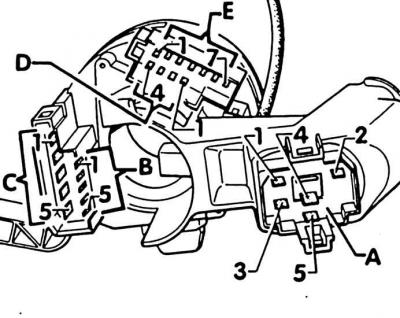

Прикључци на комбинованом прекидачу на волану и брави управљача (VW Transporter T4)

Контакт групе

A. Прекидач за паљење: 1. Терминал 15; 2. Терминал Кс; 3. Терминал 50; 4. Терминал 30; 5. Терминал SU (за аутомобиле опремљене радиом)

B. Утични прикључак, 5-пински: 1. Прекидач брисача ветробранског стакла, терминал 53b; 2. Прекидач брисача ветробранског стакла, терминал 53а; 3. Прекидач брисача ветробранског стакла, терминал 53; 4. Прекидач брисача ветробранског стакла, терминал 53e; 5. Прекидач брисача ветробранског стакла, терминал И

C. Утични прикључак, 5-пински: 1. Прекидач упозорења, терминал 49; 2. Ручни прекидач за кратко светло и светлосни сигнал, терминал 56b; 3. Ручни прекидач за кратко светло и светлосни сигнал, терминал 56; 4. Ручни прекидач за кратко светло и светлосни сигнал, терминал 56а; 5. Ручни прекидач за кратко светло и светлосни сигнал, терминал 30

D. Утични прикључак, 4-пински: 1. Прекидач брисача ветробранског стакла, терминал Л; 2. Прекидач брисача ветробранског стакла, терминал Т; 3. Прекидач брисача ветробранског стакла, терминал 31; 4. Прекидач упозорења, терминал, 15

Е. Утичница, 7-пин: 1. Укључите звучни сигнал, терминал 71; 2. Прекидач упозорења, терминал 49а; 3. Прекидач показивача правца, терминал Л; 4. Прекидач паркинг светла, терминал PL; 5. Прекидач паркинг светла, терминал П; 6. Прекидач паркинг светла, терминал PR; 7. Прекидач показивача правца, терминал Р
