Провера унутрашњег пречника цилиндара (VW Beetle)

Зазор између клипа и цилиндра се одређује одвојеним мерењем пречника клипа и цилиндра. Не може се измерити мерним писком.

За мерење пречника цилиндра потребан је мерач отвора, који се прво подешава на номиналну величину (видети табелу испод).

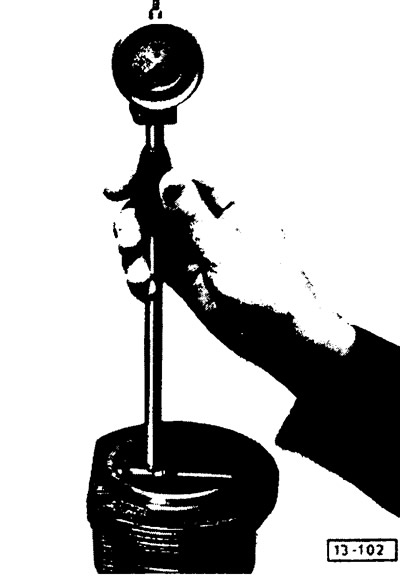

Мерач отвора се убацује приближно 1015 мм испод унутрашње ивице цилиндра.

Ако се приликом мерења пречника клипа и цилиндра утврди да је радни зазор близу 0,2 мм, онда се клип заједно са цилиндром мора заменити као комплет новим из исте величинске класе. Разлика у тежинама клипова не би требало да прелази 10 г. Клип чији цилиндар показује знаке хабања не може се заменити одвојено. Али ако је, напротив, клип оштећен и нема знакова хабања на цилиндру, онда је довољно уградити нови клип одговарајуће величине за дати цилиндар.

Пажња! У мотор морају бити уграђени само цилиндри и клипови исте величине. Приликом одлучивања о томе да ли треба уградити нове клипове и цилиндре, одлучујући фактор, уз присуство знакова хабања, је потрошња уља. Ако прелази 1 литар на 1000 км, онда је неопходна поправка мотора. Расподела парова цилиндра и клипа у три класе величине врши се према следећој шеми:

Мотор	Класа величине клипова	Боја етикета	Пречник цилиндра, мм	Пречник клипа, мм
1200, 1300	Номинално	Плава	76,992-77,008	76,95
	Номинално 77,0 мм	Розе	77,002-77,018	76,96
	1. поправка	Плава	77,492-77,508	77,45
	Номинално 77,5 мм	Розе	77,502-77,518	77,46
	2. поправка	Плава	77,992-78,008	77,95
	Номинално 78,0 мм	Розе	78,002-78,018	77,96
1600	Номинално	Плава	85,492-85,508	85,45
	Номинално 85,5 мм	Розе	85,502-85,518	85,46
	1. поправка	Плава	85,992-86,008	85,95
	Номинално 86,0 мм	Розе	86,002-86,018	85,96
	2. поправка	Плава	84,492-86,508	86,45
	Номинално 86,5 мм	Розе	86,502-86,518	86,46
