Предње вешање са торзионим шипкама (VW Beetle)

Носећи елемент таквог предњег вешања је попречна греда, која је причвршћена за оквир са четири вијка. Торзионе шипке се користе као еластични елементи. Сваки точак има једну торзиону шипку, која је интерно фиксирана против кретања и ротације. Зглобови управљача су монтирани на носачима. Кочиони добош и главчина точка су направљени као једна јединица. Точак је монтиран на два куглична лежаја. Вибрације возила пригушују два телескопска амортизера.

Предња греда вешања има 4 кугличаста мазалица које је потребно подмазивати сваких 30.000 км или једном годишње.

Отворите већу слику у новом прозору »

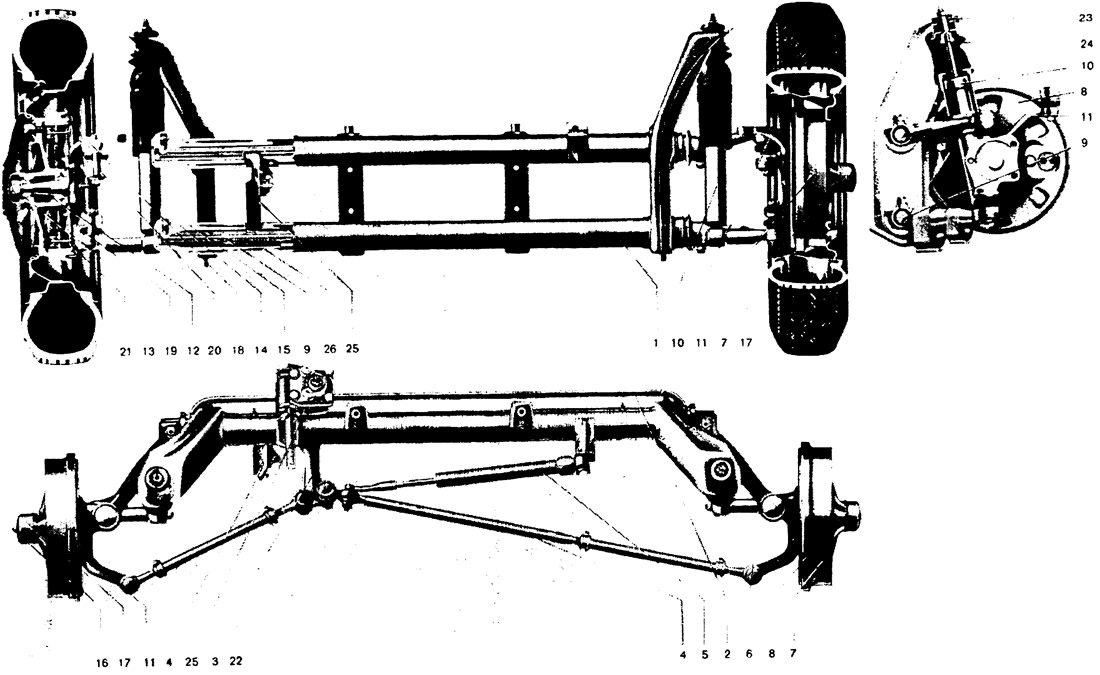

Предње вешање на торзионим шипкама: 1 - пречка; 2 - стабилизатор; 3 - управљачки механизам; 4 - попречне управљачке шипке; 5 - амортизер управљача; 6 - потпорна рука; 7 - кочиони добош; 8 - диск потпоре кочнице; 9 - торзиона шипка; 10 - амортизер; 11 - управљачки зглоб; 12 - лежај точка (унутрашњи); 13 - лежај точка (спољашњи); 14 - уљна заптивка лежаја; 15 - игличасти лежај носећег крака; 16 - сајла погона брзиномера; 17 - поклопац главчине; 18 - горњи куглични зглоб; 19 - доњи куглични зглоб; 20 - ексцентрична чаура за подешавање поравнања точкова; 21 - навртка главчине; 22 - управљачка рама; 23 - гумени јастук; 24 - бафер компресије; 25 - ограничивач окретања точка; 26 - пластична утичница са металном чауром
