Cuprins: Demontarea ↓ Instalare ↓
Demontarea
1. Scoateți cilindrul principal de frână.
2. Deconectați furtunul de vacuum de la servofrână.
Mașini cu transmisie manuală

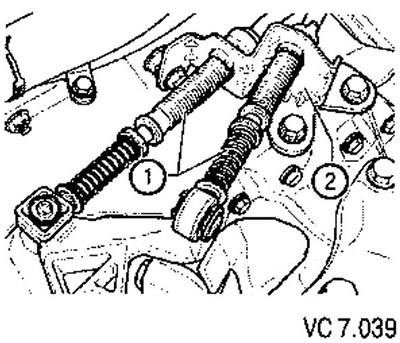

3. Deșurubați cablurile de acționare (1), suportul (2) și puneți-le deoparte.
Continuarea descrierii lucrărilor pentru toate vehiculele
4. Scoateți ornamentul de pe partea șoferului.

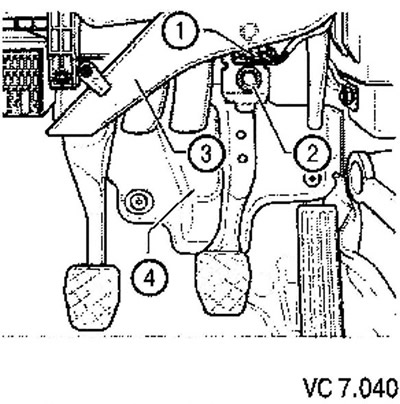

5. Deconectați conectorul (1) de la comutatorul luminilor de frână.
6. Scoateți comutatorul luminilor de frână (2) rotindu-l în sens invers acelor de ceasornic cu 45°.
7. Scoateți conducta de aer (3).
8. Scoateți carcasa (4).
5. Deconectați pedala de frână de la servofrână.

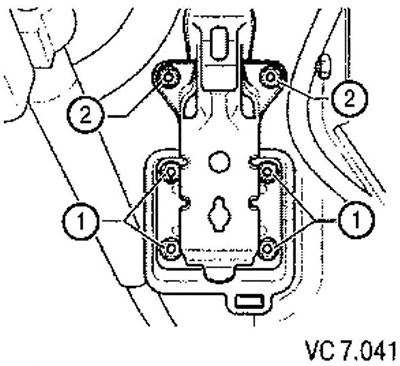

10. Deșurubați piulițele (1) care fixează servofrâna,
11. Slăbiți cele două piulițe superioare (2) care fixează suportul.
12. Scoateți cu grijă servofrâna din vehicul.
Instalare
Instalarea se efectuează în ordine inversă.
(Articolul este postat pe acest site web: «VWMANUAL.ru»)
La instalare, acordați atenție următoarelor aspecte:
- instalarea tijei servofrânei în soclul pedalei de frână;
- după instalare, goliți aerul din sistemul de frânare;
- reglați comutatorul luminilor de frână.
Cupluri de strângere:
- Servofrână la ansamblul pedalei/părțile compartimentului motor: 25 Nm, folosiți doar piulițe noi!
- Cilindru principal de frână la servofrână: 25 Nm, folosiți doar piulițe noi!
- Conducte de frână către cilindrul principal: 14 Nm.
