Semnalizarea defecțiunilor folosind lămpi indicatoare (VW Caddy 3)

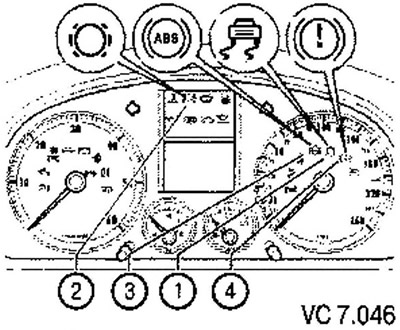

Poz.	Nume
1	Martor luminos sistem antiderapant (K86)
	Lampă de control ESP și ASR (K155)
2	Martor luminos pentru grosimea plăcuțelor de frână (K32)
3	Martor luminos ABS (K47)
4	Martor luminos de avertizare al sistemului de frânare (K118)

Martor luminos pentru grosimea plăcuțelor de frână (K32)

Dacă martorul luminos pentru grosimea plăcuțelor de frână (K32) (2) nu se stinge în 3 secunde de la punerea contactului sau se aprinde în timpul mersului, cauzele defecțiunii pot fi următoarele.

1. Plăcuțele de frână sunt uzate. Verificați plăcuțele de frână de pe roțile din față și din spate.

Înlocuiți plăcuțele dacă sunt uzate.

2. Există o defecțiune la cablaj.

Martor luminos ABS (K47)

Dacă martorul luminos ABS (K47) (3) nu se stinge după cuplarea contactului și finalizarea ciclului de verificare, cauzele defecțiunii pot fi următoarele.

1. Tensiunea de alimentare este sub 10 V.

2. Există o defecțiune a ABS-ului.

Atenție! În caz de defecțiune ABS abs nu funcționează (este dezactivat), cu toate acestea, însăși sistemul de frânare rămâne în stare de funcționare.

3. După ultima pornire a motorului, a existat o defecțiune temporară în funcționarea senzorului de viteză. În acest caz, martorul luminos ABS se stinge automat după repornirea motorului și viteza crește peste 20 km/h.
