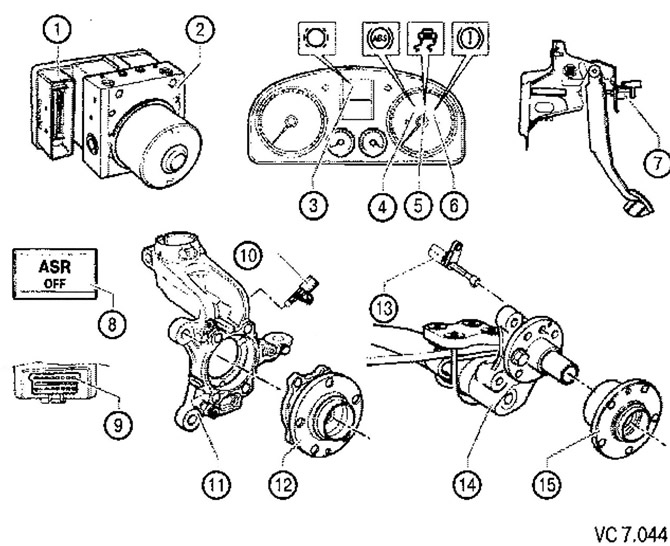

Lista componentelor sistemului ABS Mark 70 (ABS/ASR) pentru figura VC7.044:
1. Unitate de control ABS (J104):
- locația de instalare: pe partea dreaptă a compartimentului motorului, pe blocul hidraulic;
- nu deconectați conectorul înainte de a efectua autodiagnosticarea, opriți contactul înainte de a deconecta conectorul.
2. Unitate hidraulică ABS (N55):
- locația de instalare: în compartimentul motorului, în dreapta;
- unitatea hidraulică include următoarele unități:
- Pompă hidraulică ABS (V64);
- bloc de supape (conține valve de admisie și evacuare);
- pompa hidraulică ABS (V64) și blocul de supape sunt o singură unitate, nedemontabilă.
3. Martor luminos pentru grosimea plăcuțelor de frână (K32):
- locație: în tabloul de bord.
4. Martor luminos ABS (K47):
- locația de instalare: în tabloul de bord.
5. Martor luminos al sistemului antiderapant (K86):
- locație: în tabloul de bord.
6. Martor luminos al sistemului de frânare (K118):
- locație: în tabloul de bord.
7. Comutatorul luminii de frână (F) și comutatorul pedalei de frână (F47):
- Pentru a asigura o fixare suficient de sigură, comutatorul luminilor de frână poate fi montat o singură dată.
8. Buton de oprire ASR (E256):
- locație: pe consola centrală.
9. Conector de diagnosticare:
- amplasare: garnitură în zona picioarelor șoferului.
10. Senzori de viteză a roților față dreapta (G4S) și stânga (G47).
11. Fuzetă.
12. Butuc cu rulment:
- un inel magnetic pentru senzorul ABS este încorporat în rulment.
13. Senzori de viteză a roților spate dreapta (G44) și stânga (G46).
14. Grindă spate cu pivot.
15. Butuc roată cu rulment (unitate de rulment):
- un inel magnetic pentru senzorul ABS este încorporat în rulment.
