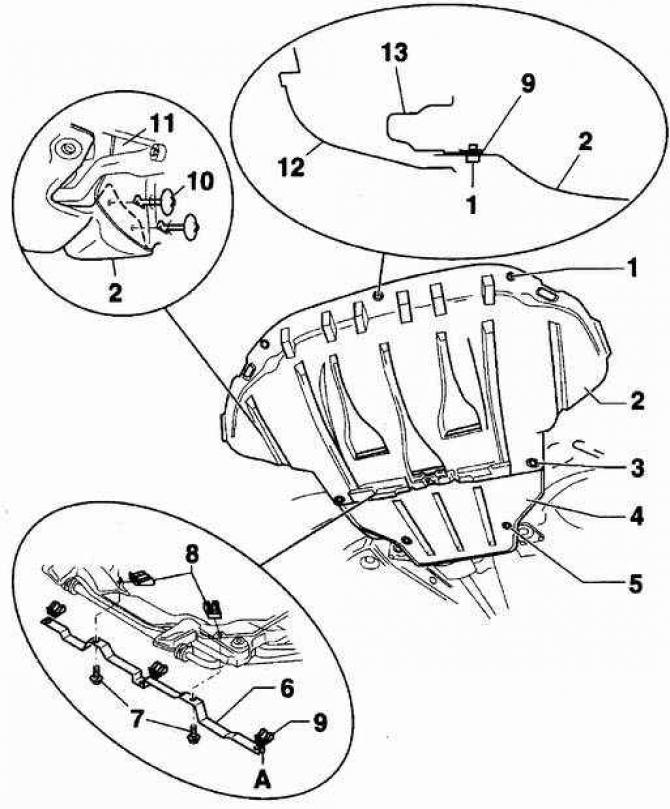

Нижний брызговик моторного отсека (все двигатели)
- 1 - самонарезающий винт (3 шт.),
- 2 - передняя часть брызговика,
- 3 - самонарезающий винт (3 шт.),
- 4 - задняя часть брызговика,
- 5 - самонарезающие винты (5 шт.),
- 6 - крепление облицовки,
- 7 - винт (2 шт.),
- 8 - скоба с гайкой (2 шт.),
- 9 - скоба с гайкой (3 шт.),
- 10 - штифт (4 шт.),
- 11 - кожух,
- 12 - демпфер,
- 13 - кронштейн
Снятие
1. Поднимите переднюю часть автомобиля и закрепите на подставках.
2. Вывинтите самонарезающие винты, которые крепят нижний брызговик двигателя.
3. Поверните на 180° и извлеките фиксирующие штифты.
4. Снимите переднюю, а, при наличии, и заднюю части брызговика двигателя.
Установка
1. Установите брызговик двигателя и закрепите его самонарезающими винтами, затянув их моментом 20 Нм.
2. Вставьте фиксирующие штифты и поверните их на 180°.
3. Опустите автомобиль.
