Uklanjanje i ugradnja kućišta bregastog vratila
Pažnja!
- U ovom motoru, bregaste osovine se nalaze u kućištu bregaste osovine. Stoga je kućište bregastog vratila dopušteno ukloniti tek nakon što se prethodno skinu oba zupčasta remena.
- Dosjedna površina kućišta bregastog vratila ne smije se obrađivati.
Za motore sa slovnom oznakom BSA
1. Uklonite kućište zračnog filtra.
Za motore sa slovnom oznakom BUD

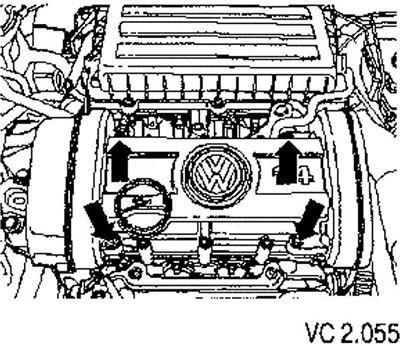

1. Odvrnite vijke (strelice) i skinite poklopac s kućišta ležaja bregastog vratila.
Nastavak opisa radova za sva vozila
2. Skinite oba zupčasta remena.

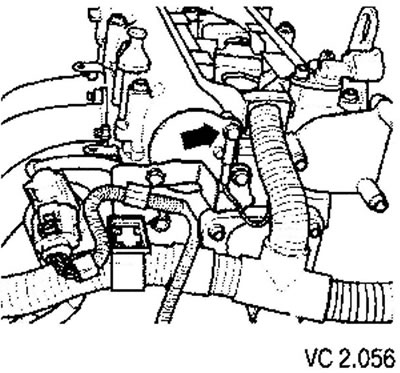

3. Odvijte kabel za uzemljenje s kućišta bregastog vratila (strelica).
Za motore sa slovnom oznakom BSA
4. Uklonite grlo za punjenje ulja.
Nastavak opisa radova za sva vozila
5. Uklonite zavojnice paljenja.
6. Izvadite kutiju s ožičenjem s kabelskim svežnjem iz kućišta bregastog vratila.
7. Uklonite cijev za ventilaciju sustava hlađenja s kućišta bregastog vratila..
8. Odspojite konektor od senzora položaja bregastog vratila.
9. Odvrnite pričvrsni vijak stražnjeg poklopca nazubljenog remena u području desne ušice za pričvršćivanje.
10. Otpustite i odvrnite vijke za pričvršćivanje kućišta bregastog vratila od rubova prema središtu, naizmjenično križno.
11. Pažljivo podignite kućište bregastog vratila.
Montaža
Uvjeti:
- Klipovi ne smiju biti u GMT-u.
- Remenice bregastog vratila osigurane su alatom za blokiranje bregastog vratila kroz kalibrirane rupe u kućištu bregastog vratila i zaštićene su od okretanja.
- Preostalo brtvilo mora se ukloniti s glave cilindra i kućišta bregastog vratila standardnim sredstvom za uklanjanje brtvila.
- Izbjegavajte ulazak prljavštine i ostataka brtvila u glavu cilindra.
- Površine za sjedenje moraju se temeljito očistiti. Na njima ne bi smjelo biti tragova ulja.
1. Nanesite brtvilo na čistu površinu za montažu kućišta bregastog vratila u tankom, ravnomjernom sloju (vidi zasjenjeno područje na slici VC 2.057).
Oprez! Sloj brtvila (kuglica) ne smije biti previše debeo, inače višak brtvila može ući u kanale za podmazivanje, što će dovesti do oštećenja motora.

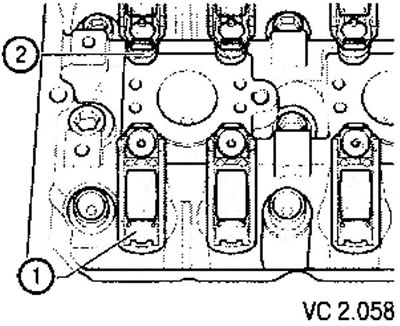

Valjkasta poluga mora ispravno ležati na kraju stabla ventila (1) i mora biti pričvršćena na odgovarajući nosač (2) stezaljkom.
2. Prije ugradnje kućišta bregastog vratila, uvrnite dva odstojna vijka (M6x70) u glavu cilindra.

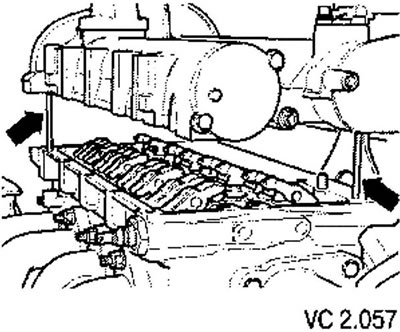

3. Pažljivo postavite kućište bregastog vratila okomito odozgo na odstojne vijke i klinove za montažu glave cilindra (strelice).
Oprez! Ne dopustite da ulje dođe u kontakt s nanesenim slojem brtvila.
4. Ravnomjerno zategnite vijke za pričvršćivanje novog kućišta bregastog vratila u križnom uzorku, naizmjenično od središta prema rubovima. U tom slučaju morate paziti da se kućište bregastog vratila ne iskrivi.
Moment pritezanja: 10 Nm + zategnite za 1/4 okreta (90°).
Oprez! Nakon ugradnje kućišta ležaja bregaste osovine, ostavite brtvilo da se stvrdnjava otprilike 30 minuta.
5. Daljnja ugradnja se provodi obrnutim redoslijedom od uklanjanja.
Za motore sa slovnom oznakom BUD

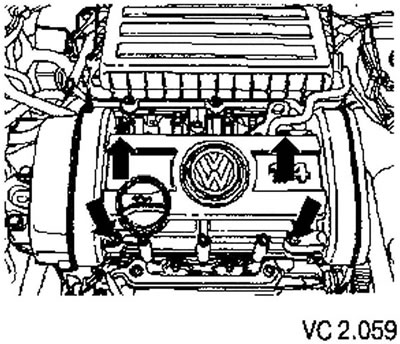

Moment zatezanja vijaka (strelice) koji pričvršćuju poklopac na kućište ležaja bregaste osovine: 10 Nm.
