Provjera podešavanja prednjih svjetala (VW Caddy 3)

Uvjeti za provjeru i podešavanje:

• Tlak u gumama je ispravan.
• Difuzori ne smiju biti prljavi ili oštećeni.
• Reflektori i žarulje prednjih svjetala moraju biti u dobrom radnom stanju.
• Vozilo mora biti natovareno. Nosivost: Jedan putnik ili 75 kg po vozačkom sjedalu u praznom vozilu (težina vozila).

Masa vozila je masa vozila spremnog za rad s potpuno napunjenim spremnikom goriva (najmanje 90% goriva), opremljenog svom potrebnom radnom opremom i uređajima (na primjer, rezervna guma, set alata, dizalica, aparat za gašenje požara itd.).

Ako spremnik goriva nije napunjen barem 90%, punjenje se mora izvršiti na sljedeći način.

Odredite težinu dodatnog tereta pomoću tablice, ovisno o pokazivaču razine goriva u spremniku. Dodatni teret mora se smjestiti u prtljažnik.

Tablica za određivanje mase balasta

Očitavanja indikatora razine goriva	Težina balasta, kg
Puno	0
1/4	30
1/2	20
3/4	10

Najbolje je koristiti kanistere s vodom kao balast (Kanistar vode od 5 litara teži otprilike 5 kg).

Da bi se karoserija smirila na razini koja odgovara težini, potrebno je automobil kotrljati nekoliko metara ili ga nekoliko puta ljuljati gore-dolje sprijeda i straga.

Vozilo i uređaj za mjerenje poravnanja prednjih svjetala moraju biti postavljeni na istu horizontalnu površinu.

Vozilo i uređaj za mjerenje geometrije prednjih svjetala moraju biti međusobno poravnati.

Kut usmjerenja prednjih svjetala mora biti postavljen na nominalnu vrijednost.



Nominalna vrijednost kuta nagiba naznačena je kao postotak na pločici iznad prednjeg svjetla. Nagib prednjih svjetala mora se podesiti prema toj vrijednosti.

Navedeni nagib prednjeg svjetla (u %) određen je omjerom vrijednosti nagiba prednjeg svjetla i osnovne udaljenosti na kojoj se ta vrijednost mjeri (osnovna udaljenost je 10 m).

Primjer pretvorbe: 1,0% jednako je 10 cm.

Kontrola dometa prednjih svjetala mora biti postavljena u položaj "O".

Provjera glavnih prednjih svjetala

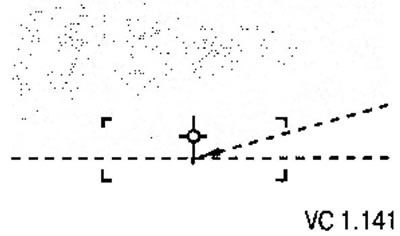

Provjerava se sljedeće. S uključenim kratkim svjetlima, dodiruje li horizontalna granica svjetla i sjene razdjelnu traku (1) mjernog zaslona i je li točka pregiba (2) između lijevog horizontalnog dijela i desnog uzlaznog dijela granice svjetla i sjene na okomici povučenoj kroz središnju oznaku (3).

Područje najintenzivnijeg osvjetljenja treba biti smješteno desno od središnje okomite linije.

• Kako biste lakše pronašli točku pregiba (1), trebali biste naizmjenično zatvarati i otvarati lijevu nekoliko puta (u smjeru kretanja) polovica prednjeg svjetla. Nakon toga, ponovno provjerite kratka svjetla.
• Središte dugog svjetla prednjeg svjetla s ispravno podešenim kratkim svjetlom mora se podudarati sa središnjom oznakom (3).

• Podešavanje prednjih svjetala pomoću ekrana s linijom nagnutom pod kutom od 15° provodi se na isti način kao i podešavanje pomoću ekrana novog tipa.

Kako biste izbjegli pogreške pri podešavanju, nemojte koristiti liniju od 15° kao vodič.

Svjetla za maglu

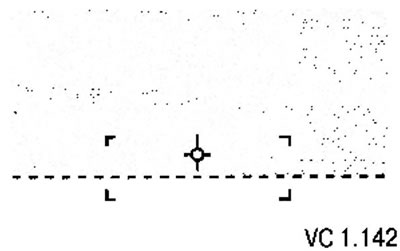

Prilikom provjere trebali biste paziti da gornja granica svjetla i sjene dodiruje liniju podešavanja i da se proteže vodoravno preko cijele širine ekrana.

Podešavanje prednjih svjetala s halogenim žaruljama

Podešavanje lijevog prednjeg svjetla

Vijci za podešavanje desnog prednjeg svjetla raspoređeni su zrcalno.

• Vijak za vertikalno podešavanje (1).
• Vijak (2) za vertikalno i horizontalno podešavanje.
• Vertikalno podešavanje se postiže istovremenim okretanjem vijaka (1) i (2) za isti broj okretaja.
• Horizontalno podešavanje se vrši samo okretanjem vijka (2).

Podešavanje svjetala za maglu ugrađenih u sklopove prednjih svjetala

Ispravno podešavanje svjetala za maglu ugrađenih u prednje svjetlo postiže se automatski zajedno s podešavanjem glavnih prednjih svjetala.

Svjetlo za maglu u braniku, desno

Vijak za podešavanje lijevog svjetla za maglu nalazi se u zrcalnom odrazu.

Nazivna vrijednost nagiba svjetla za maglu: 20 cm.

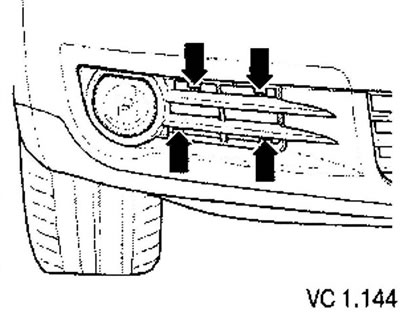

Otpustite jezičke (strelice) s kopči i uklonite oblogu na dnu branika.



Za podešavanje raspona osvjetljenja okrenite vijak za podešavanje (strelica).

Horizontalno podešavanje nije predviđeno.
