Unutarnji usmjerivači zraka — demontaža i montaža (VW Golf 5)

Touran automobili.

Središnji deflektori

1. Uklonite ploču radija/grijača, pogledajte odgovarajuće poglavlje.

2. Podignite poklopac džepa na ploči s instrumentima i odvrnite pričvrsne vijke.

3. Otpustite stražnju stijenku džepa gdje su pričvršćeni i uklonite džep s ploče s instrumentima.

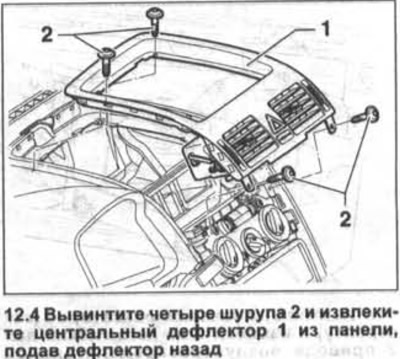

4. Odvijte četiri vijka 2 i uklonite središnji deflektor 1 s ploče gurajući deflektor unatrag (pogledajte ilustraciju).



5. Odspojite utikač prekidača svjetla upozorenja sa stražnje strane rešetke otvora za zrak.

Ugradnja središnjeg deflektora provodi se obrnutim redoslijedom uklanjanja.

Bočni deflektori

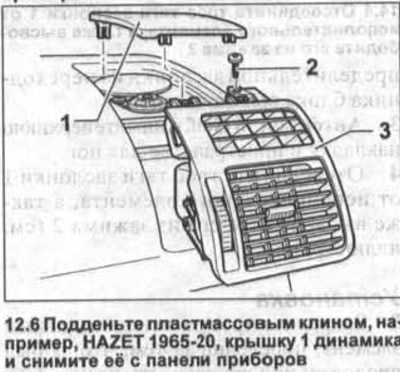

6. Upotrijebite plastični klin, kao što je HAZET 1965-20, da podignete poklopac zvučnika 1 i uklonite ga s ploče s instrumentima (pogledajte ilustraciju).



7. Odvijte vijak 2 i uklonite bočni deflektor 3 s ploče s instrumentima (vidi sliku 12.6).

Ugradnja bočnog deflektora izvodi se obrnutim redoslijedom uklanjanja.
