Uklanjanje
1. Odspojite bateriju.
2. Uklonite oblogu vrata.
3. Odvojite konektore grijača i brisača stražnjeg stakla, kao i dodatno svjetlo kočnice, središnje zaključavanje i odvojite crijevo za dovod tekućine za pranje.
4. Uklonite električno ožičenje i crijevo iz šupljine vrata.
Pažnja! Kako bi se olakšala naknadna montaža, preporuča se vezati uzice za žice i crijevo koje će ostati u šupljini vrata.

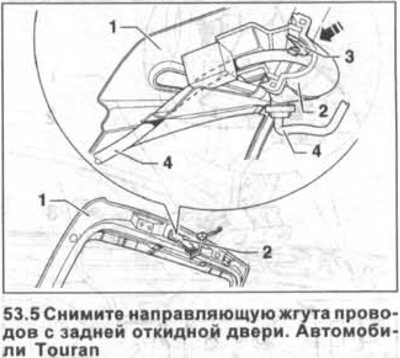

5. Automobili Touran. Uklonite vodilicu kabelskog svežnja sa stražnjeg poklopca 1 (pogledajte ilustraciju). Da biste to učinili, pritisnite polugu 3 unutar gumene čahure 2 (vidi strelicu na slici), uklonite vodilicu i izvucite žice 4 iz šupljine vrata.
6. Označite flomasterom položaj ugradnje šarki 4 na stražnjim vratima 1 kako biste olakšali kasniju ugradnju (pogledajte ilustraciju).
7. Otpustite dva vijka 3 s obje strane vrata koji pričvršćuju šarke za vrata (vidi sliku 53.6). Nemojte potpuno odvrnuti vijke.
8. Neka pomoćnik podupre vrata i skine oba plinska podupirača vrata 2 (vidi sliku 53.6).
9. Odvijte vijke 3 i, radeći zajedno s pomoćnikom, uklonite stražnji poklopac 1 (vidi ilustraciju 53.6).
Montaža
10. Ugradite vrata na šarke. Prilikom ugradnje starih vrata, kao vodič koristite oznake napravljene prije uklanjanja.
11. Rukom uvrnite vijke 3 desne i lijeve šarke (vidi sliku 53.6).
12. Ponovno instalirajte oba plinska amortizera stražnjih vrata.
13. Zatvorite stražnja vrata i provjerite širinu razmaka između vrata i susjednih dijelova karoserije.
14. Zategnite vijke 3 koji pričvršćuju šarke vrata prtljažnika na 10 Nm.
15. Automobili Touran. Pričvrstite vodilicu kabelskog svežnja na vrata.
16. Povucite crijevo perilice i električne žice u šupljinu vrata pomoću uzice. Ako postavljate nova vrata, pravilno provucite crijevo i žice u njima.
17. Spojite crijevo za pranje i utikače.
18. Zamijenite oblogu vrata.
19. Spojite bateriju.
Provjera i montaža
Pažnja! Da bi se vrata postavila, automobil mora biti na kotačima.
20. Uklonite oblogu stražnjeg poprečnog nosača.

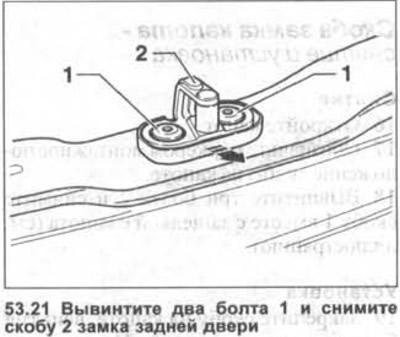

21. Odvijte dva vijka 1 i uklonite držač 2 brave stražnjih vrata (pogledajte ilustraciju).
22. Uklonite oba potpornja vrata punjena plinom.
23. Zatvorite vrata prtljažnika i provjerite širinu i razmak između vrata i susjednih dijelova karoserije. Vrata su ispravno postavljena ako su, kada su zatvorena, razmaci jednaki i vrata ne strše prema van ili padaju prema unutra.
Širina praznina. Golf automobili:
- Razmak između stražnjih vrata i bočnih dijelova karoserije je 4,0±0,5 mm
Širina praznina. Touran automobili:
- Razmak između stražnjih vrata i bočnih dijelova karoserije je 4,0 + 1 mm
- Razmak između stražnjih vrata i krova je 4,5 + 1 mm
24. Ako je potrebno, otvorite vrata, otpustite vijke 3 na šarkama stražnjih vrata (vidi sliku 53.6).
25. Namjestite vrata pomicanjem udesno ili ulijevo.

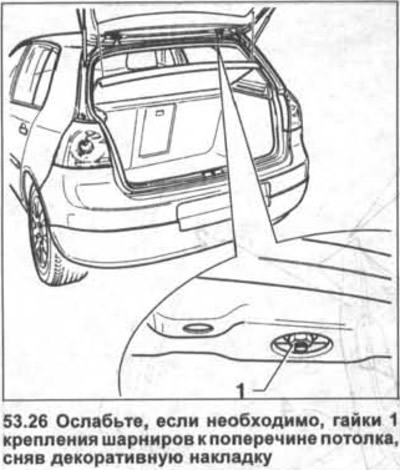

26. Otpustite, ako je potrebno, matice 1 koje pričvršćuju šarke na stropnu prečku uklanjanjem ukrasne obloge (pogledajte ilustraciju).
27. Pomaknite vrata i namjestite ih.
28. Zategnite pričvrsne vijke šarke vrata na 10 Nm i matice šarke na 24 Nm.

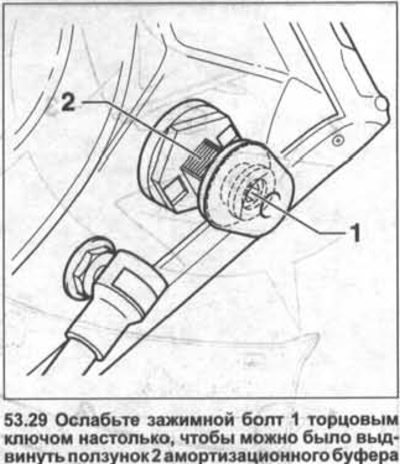

29. Otpustite stezni vijak 1 nasadnim ključem dok se klizač 2 amortizera ne može izvući (pogledajte ilustraciju).

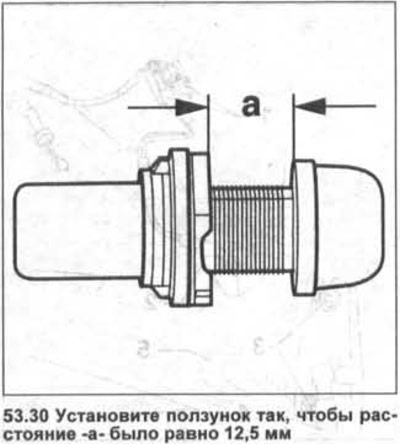

30. Postavite klizač tako da razmak "a" bude jednak 12,5 mm (pogledajte ilustraciju).
31. Zatvorite vrata prtljažnika laganim pritiskom. Istodobno se klizač postavlja na željenu udaljenost.
32. Otvorite stražnji poklopac.

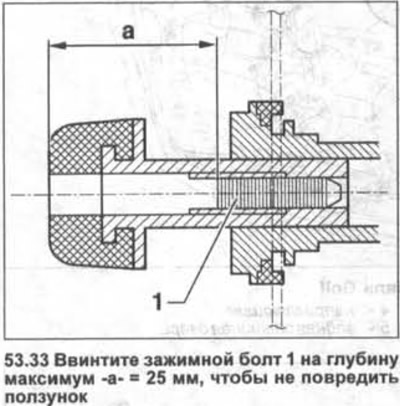

33. Uvrnite stezni vijak 1 do maksimalne dubine "a" = 25 mm, kako ne biste oštetili klizač (pogledajte ilustraciju).
34. Zatvorite vrata prtljažnika, namjestite položaj nosača brave na vratima i zategnite njegove pričvrsne vijke silom od 23 Nm.
35. Uvjerite se da se stražnja vrata zatvaraju i otvaraju bez problema. Ako je potrebno, ponovno namjestite vrata.
36. Ponovno postavite oblogu vrata.
