Prednja ploča tijela (VW Golf 4)

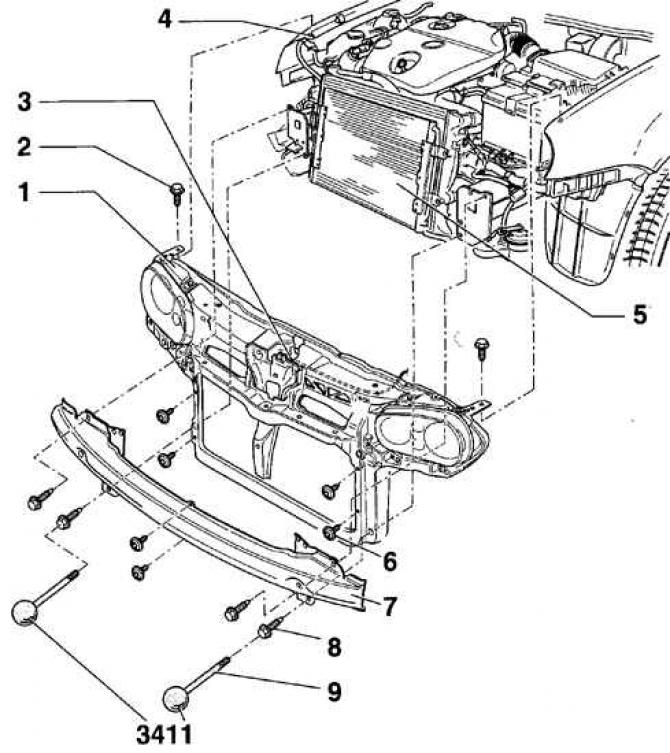

Elementi za pričvršćivanje prednje ploče tijela

• 1 - prednji poprečni nosač s konstrukcijskim dijelovima;
• 2 - vijci 2 kom., 8 Nm;
• 3 - kabel za otpuštanje brave poklopca motora;
• 4 - kanal na bočnoj traci;
• 5 - hladnjak i kondenzator;
• 6 - vijci 4 kom., 8 Nm;
• 7 - greda odbojnika;
• 8 - vijci 4 kom., 50 Nm;
• 9 - specijalni alat 3411. Ako nema posebnog alata, možete koristiti vijak M8x160 mm. Ispod glave vijka mora se postaviti podloška od 35 mm

Ugradnja prednje poprečne ploče u servisni položaj

1. Skinite prednji branik.

2. Odspojite kabel za otpuštanje haube od otključavanja haube.

3. Na lijevoj i desnoj strani prednje ploče odvrnuti dva vijka (8) i umjesto vijaka uvrnuti alat VW-3411.

4. Uklonite vijke koji pričvršćuju gornji i prednji dio prednje ploče.

5. Pomaknite prednju ploču prema naprijed pomoću posebnog alata VW-3411.

Uklanjanje prednjeg poprečnog nosača

1. Odspojite kabel za otpuštanje haube od otključavanja haube.

2. Odspojite električni konektor.

3. Odvojite električne konektore od prednjih svjetala.



4. Skinite prednji branik.

5. Ako je u opremi, odvojite crijevo za pranje prednjih svjetala od T-komada.

6. Odvijte hladnjak i kondenzator s prednjeg poprečnog nosača i pomoću meke žice pričvrstite ih na motor.

Upozorenje: Nemojte savijati vodove kondenzatora.

7. Skinite prednji poprečni nosač.

Montaža

1. Ugradite prednji poprečni nosač.

2. Podesite položaj prednjeg poprečnog nosača u odnosu na blatobrane vozila i pričvrstite prednji poprečni nosač s vijcima, pritežući ih potrebnim momentom.

3. Ugradite hladnjak i kondenzator i pričvrstite ih vijcima.

4. Ugradite prednji branik i spojite crijevo na uređaj za pranje prednjih svjetala.

5. Spojite kabel za otpuštanje haube.

6. Spojite električne konektore.
