Uklanjanje, podešavanje i ugradnja pogonskog mehanizma za otvaranje krovnog prozora (VW Golf 4)

Uklanjanje i ugradnja pogonskog mehanizma krovnog otvora može se izvesti samo sa zatvorenim krovnim otvorom.

Uklanjanje

1. Uklonite kabel za uzemljenje iz baterije.

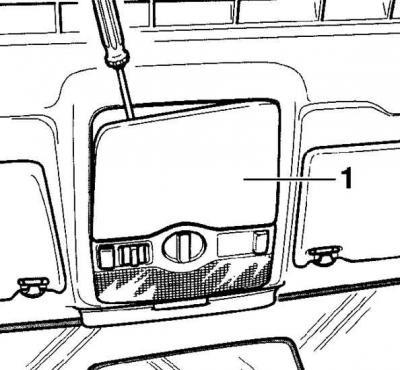

2. Pomoću oštrice tankog odvijača skinite poklopac (1) koji prekriva pogonski mehanizam krovnog otvora.

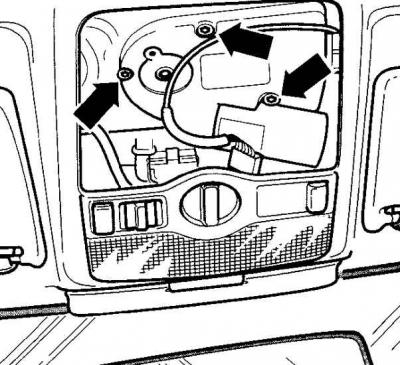

3. Otpustite opružnu stezaljku i odspojite električni konektor pokretača krovnog otvora.



4. Odvijte vijke (naznačeno strelicama), pričvršćivanje motora pogonskog mehanizma krovnog otvora.

Upozorenje: Vijci imaju zaštitni sloj, pa se tijekom ugradnje moraju koristiti novi vijci.

Podešavanje

1. Podešavanje početnog položaja grotla mora se izvršiti ako se pogonski mehanizam grotla ne zaustavlja u početnom položaju ili ako je grotlo ručno otvarano. Za podešavanje potrebno je ukloniti pogonski mehanizam otvora.



2. Uklonite kabel za uzemljenje iz baterije.

3. Spojite električni priključak na pogonski motor krovnog otvora.

4. Pritisnite prethodno podešeni prekidač, koji će aktivirati način zatvaranja krovnog otvora.

5. Izvucite unaprijed postavljeni prekidač, koji će aktivirati način zatvaranja krovnog otvora.

6. Okrenite unaprijed postavljeni okretni prekidač u položaj "otvoren poklopac".

7. Okrenite unaprijed postavljeni okretni prekidač u položaj "zatvoreni poklopac". Kao rezultat toga, motor će se automatski vratiti u prvobitni položaj i ugasiti.

8. U ovom položaju postavite motor pogonskog mehanizma krovnog otvora. Osim toga, odvojite električni konektor od motora i uklonite kabel za uzemljenje od akumulatora.

Montaža

1. Ugradite motor pogonskog mehanizma krovnog otvora i pričvrstite ga novim vijcima, pritežući ih zakretnim momentom od 3,5 Nm.

2. Spojite električne konektore.

3. Postavite poklopac i pričvrstite ga opružnom kopčom.

4. Spojite žicu za uzemljenje na bateriju.
