Стеклоочистители и стеклоомыватели (VW Golf 1)

Стеклоочистители ветрового стекла — диагностика неисправностей

1. Если мотор стеклоочистителя не работает, вращается рывками или медленно, проверьте надежность соединений, состояние щеток электродвигателя, легкость движения,рычажного механизма, общее состояние мотора и переключателя на колонке передач.

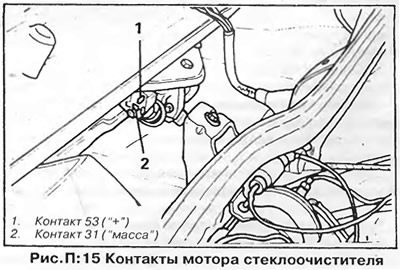

2. Если щетки при выключении стеклоочистителя не устанавливаются в исходное, парковочное положение, то можно предположить неправильную установку кривошипа мотора, повреждение (обрыв) провода, подключенного к контакту 53 электродвигателя, или отсутствие соединения между контактами 53 и 31.

3. Если мотор стеклоочистителя продолжает работать, несмотря на то, что выключатель выключен, замените выключатель.

4. Если мотор работает с шумом или медленно, вероятна неправильная посадка корпуса редуктора, отсутствие смазки или сильный износ — в любом случае необходимо заменить мотор.

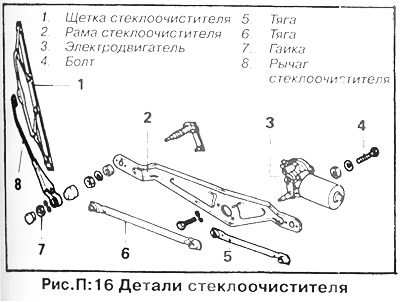

Замена мотора стеклоочистителя ветрового стекла — система с двумя щетками (рис. П:16).





1. Отсоедините провод "массы" от аккумулятора.

2. Отожмите пластмассовый колпачок с гайки крепления рычага стеклоочистителя, отверните гайку и снимите рычаг.

3. Отсоедините разъем электрических проводов от электродвигателя.

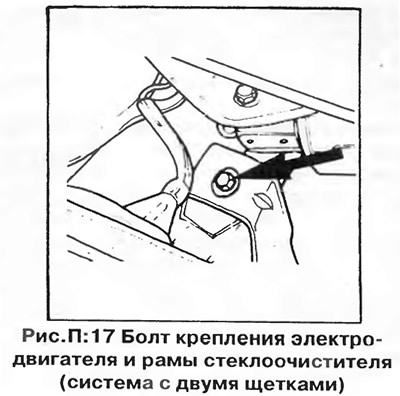

4. Отверните болт, которым рама и мотор стеклоочистителя прикреплены к кронштейну на перегородке моторного отсека (рис. П:17).



5. Отделите мотор от рамы стеклоочистителя, отвернув два болта.

6. Проверьте состояние и надежность крепления рычагов и пальцев механизма стеклоочистителя, при необходимости замените изношенные детали.

7. Если мотор не требует замены, снимать кривошип с вала мотора не следует.

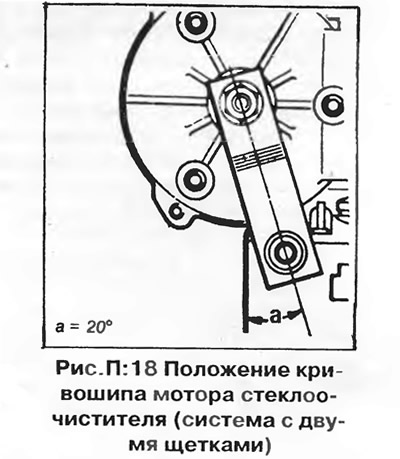

8. Перед установкой нового мотора стеклоочистителя присоедините аккумулятор, подключите к электродвигателю провода (присоедините разъем) и включите его выключателем стеклоочистителя на рулевой колонке Дайте мотору сделать по крайней мере два полных цикла и выключите его. Мотор должен остановиться в исходном, парковочном положении. Установите кривошип, как показано на рис. П:18.




9. Установка стеклоочистителя осуществляется в обратном порядке.

Замена мотора стеклоочистителя — система с одной щеткой

Модели Scirocco оснащены стеклоочистителем ветрового стекла с одной щеткой.

1. Отсоедините провод "массы" от аккумулятора.

2. Отсоедините разъем проводов от электродвигателя.

3. Отверните три винта, которыми мотор прикреплен к кронштейну.

4 Снимите мотор стеклоочистителя.

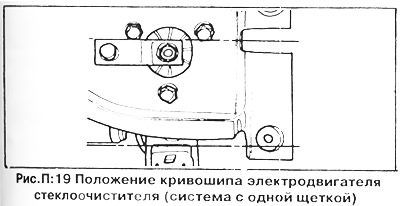

5. Сборка осуществляется в обратном порядке. Установите мотор на кронштейн и перед тем, как присоединять к мотору кривошип, подключите проводку и включите стеклоочиститель переключателем. Дайте электродвигателю сделать по крайней мере два полных цикла, затем выключите его. Мотор должен остановиться в исходном, парковочном положении. Установите кривошип, как показано на рис. П:19.

ПРИМЕЧАНИЕ: Перед сборкой смажьте узлы трения механизма молибденовой смазкой.

Мотор заднего стеклоочистителя — замена

1. Отсоедините провод "массы" от аккумулятора.

2. Снимите внутреннюю обивку двери задка.

3. Снимите рычаг и гайки крепления стеклоочистителя вместе с шайбами и прокладкой.

4. Выверните болты крепления стеклоочистителя, вытащите мотор вперед и отсоедините разъем проводов. Снимите мотор с двери задка.

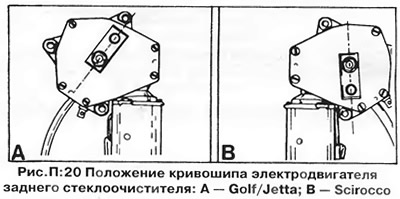

5. Установка электродвигателя заднего стеклоочистителя осуществляется в обратном порядке. Перед тем как присоединять кривошип, установите мотор на кронштейн, подключите к нему разъем проводов, включите мотор и дайте ему сделать не менее двух полных циклов. Кривошип должен остановиться в положении, показанном на рис. П:20.

Механизм стеклоочистителя — замена

1. Отсоедините провод "массы" от аккумулятора.

2. Снимите рычаги стеклоочистителя (см. выше).

3. Снимите крышку, закрывающую отсек за перегородкой, отверните болты крепления кронштейна стеклоочиститепя, отсоедините от электромотора разъем электрических проводов и снимите в стеклоочиститель (мотор и рычажный механизм) в сборе.

4. Отсоедините тяги от кривошипов и отверните гайки крепления мотора.

5. Отделите мотор с кронштейном от механизма стеклоочистителя.

6. Сборка осуществляется в обратном порядке.

Омыватели ветрового стекла

На ранних моделях устанавливался ручной насос омывателя стекла. Такие насосы редко выходят из строя, и при неисправности подлежат замене.

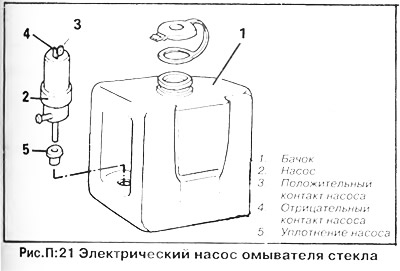

Более поздние модели оснащены бачками омывателей со встроенными насосами (рис. П:21). Если насос не работает, проверьте наличие напряжения на положительном проводе насоса при включенном зажигании и соответствующем положении переключателя стеклоочистителей/омывателя. Проверьте также надежность соединения отрицательного контакта насоса с "массой". Если электрическая цепь исправна, замените насос.



Чтобы снять насос, отсоедините от него разъем проводов и трубку стеклоомывателя, затем освободите верхнюю часть насоса из бачка и выньте насос вверх, следя за тем, чтобы уплотнение насоса правильно располагалось в отверстии бачка. Установку насоса осуществляйте в обратном порядке. Заполните бачок и проверьте регулировку сопел омывателя.
