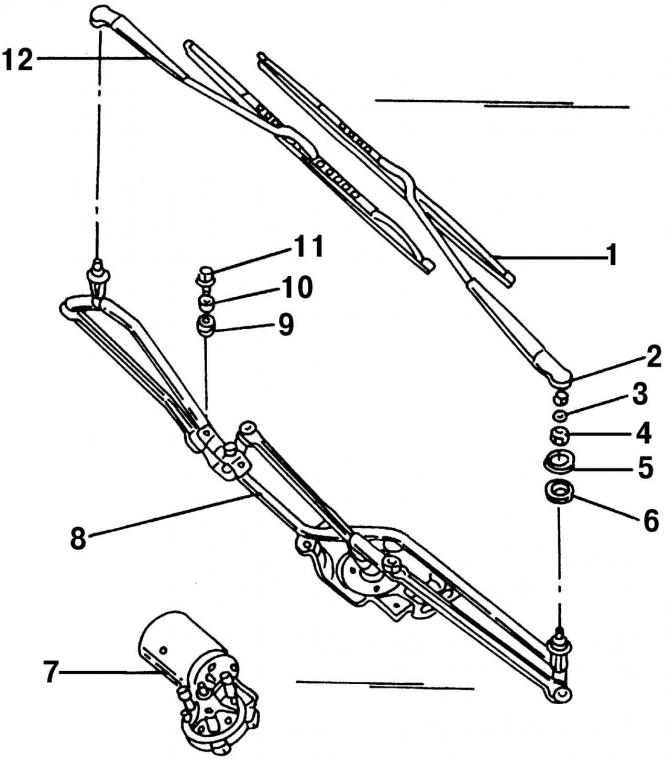

Рис. 345. Механизм стеклоочистителя: 1 - щетка; 2 - гайка, 20 Н·м (ключ «на 15 мм»); 3 - шайба; 4 - гайка, 20 Н·м (ключ «на 32 мм»); 5 - шайба; 6 - резиновая прокладка; 7 - моторедуктор; 8 - трапеция из тяг и рычагов; 9 - резиновая прокладка; 10 - пластмассовая шайба; 11 - гайка, 20 Н·м (ключ «на 13 мм»); 12 - рычаг
Детали механизма стеклоочистителя показаны на (рис. 345). Моторедуктор стеклоочистителя можно снять только вместе с трапецией стеклоочистителя.
