Одиночные фары — Tungsten и Halogen Н4
1. Доступ к фарам осуществляется из моторного отсека.

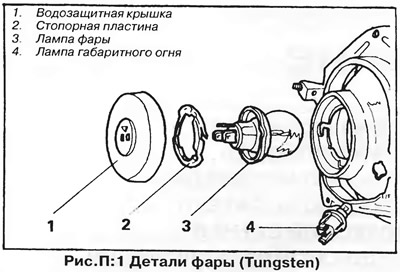

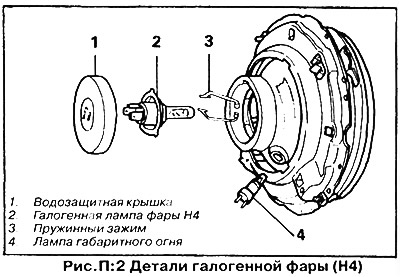

2. Снимите разуем проводов и водозащитную крышку с задней стороны фары (рис. П:1, П:2).
3. Лампа крепится в рефлекторе зажимом (Halogen Н4) или стопорной пластиной (Tungsten). Сведите вместе концы зажима и поверните его, или снимите пластину, повернув ее против часовой стрелки.
4. Выньте лампу из рефлектора.
5. Не трогайте стекло лампы, поскольку жирные следы от пальцев при нагреве испаряются и осаждаются на рефлекторе, что снижает яркость света фары.
6. Установите новую лампу в рефлектор, сожмите концы зажима и вставьте зажим в лапки рефлектора, или установите стопорную пластину, прижав ее к рефлектору и зафиксировав поворотом по часовой стрелке.
7. Центральный (из трех) контакт лампы должен быть сверху.
8. Установите водозащитную крышку и убедитесь в ее плотной посадке на рефлекторе (крышка предотвращает попадание воды в фару и повреждение рефлектора). Наденьте разъем проводов на контакты лампы.
9. Проверьте работу фар — их регулировка должна остаться ненарушенной. Подробно регулировка фар описана в главе "Работы по техническому обслуживанию автомобиля".

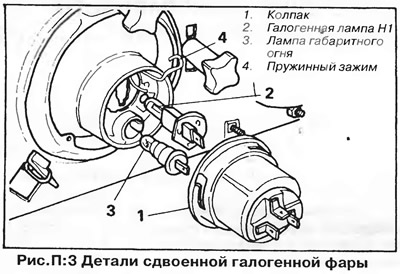

Сдвоенные фары — Halogen Н1 (рис. П:3)
Во внутренних и наружных фарах установлены одинаковые лампы Halogen Н1. Наружные фары светят ближним светом, внутренние — дальним. В наружные фары встроены также лампы габаритных огней. Процедура замены ламп Н1 и Н4 аналогична описанным выше для одиночных фар.
Лампы габаритных огней (рис. П:1, П:2)
Лампы габаритных огней расположены на нижней стороне рефлекторов фар.
1. Снимите провод с контакта лампы.
2. Поверните держатель лампы до упора против часовой стрелки и вытащите лампу из рефлектора.
3. Вдавите лампу в ламподержатель, поверните ее против часовой стрелки и выньте из держателя.
4. Вставьте новую лампу в держатель и поверните ее по часовой стрелке.
5. Установите ламподержатель в рефлектор и поверните его по часовой стрелке.
6. Присоедините провод и проверьте работу габаритных огней.
Передние указатели поворота — Golf
Передние указатели поворота расположены в переднем бампере (рис.П:4).
1. Выверните два винта и снимите рассеиватель.
2. Вдавите лампу в держатель, поверните ее против часовой стрелки и выньте из держателя.
3. Вставьте новую лампу в держатель и поверните ее почасовой стрелке.
4. Установите на место рассеиватель и закрепите его винтами. Не затягивайте винты слишком сильно.
Scirocco/Jetta

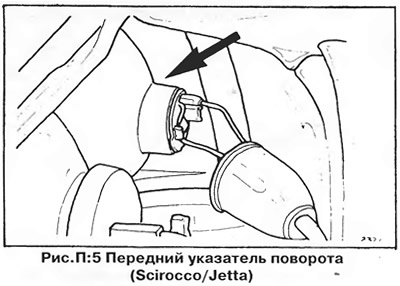

Доступ к лампам передних указателей поворота открывается из моторного отсека (рис. П:5).
1. Снимите резиновый водозащитный колпак.
2. Сожмите вместе два язычка на ламподержателе и вытащите ламподержатель из фонаря.
3. Вдавите лампу в держатель, поверните против часовой стрелки и извлеките ее.
4. Вставьте новую лампу в держатель и поверните ее по часовой стрелке. Вставьте ламподержатель в корпус фонаря так, чтобы оба язычка зафиксировались. Установите на место резиновый колпак.
Задние фонари
1. В багажном отделении отожмите внутренний язычок на ламподержателе по направлению к середине автомобиля и снимите крышку фонаря.
2. Отожмите в сторону наружный язычок и отделите ламподержатель. На левом фонаре предварительно отсоедините жгут проводов, проложенный под фонарем.
3. Вдавите неисправную лампу в держатель, поверните ее против часовой стрелки и удалите лампу.
4. Вставьте новую лампу в держатель и поверните ее по часовой стрелке.
5. Установите держатель ламп на место — сначала вставьте его кромку под язычок внутреннего фиксатора, а затем вдавите ламподержатель в корпус фонаря так, чтобы защелкнулся наружный фиксатор.
6. Вставьте крышку фонаря под язычок наружного держателя (предварительно проверьте расположение проводов внутри крышки). Нажмите на крышку, чтобы она зафиксировалась.
7. Закрепите жгут проводов под левым фонарем.
8. Проверьте работу фонарей.
Лампа подсветки номерного знака
Выверните винты крепления крышки рассеивателя и снимите крышку. Нажмите на лампу, поверните ее против часовой стрелки и извлеките лампу из патрона. Установка лампы осуществляется в обратном порядке.
Лампы освещения салона
Осторожно вдавите пружинный зажим отверткой и извлеките фонарь из потолка. Переверните фонарь, и вытащите лампу "фестонного" типа, удерживаемую двумя пружинными зажимами. Установка лампы осуществляется в обратном порядке.
