Зняцце і ўстаноўка здвоенай помпы (VW Caddy 3)

Зняцце

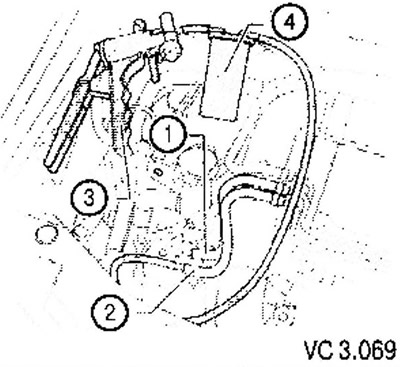

1. Адлучыць напорны (белая маркіроўка) (1) і зваротны (сіняя маркіроўка) (2) шлангі ад паліўнага фільтра.

2. Адпампаваць паліва ручной вакуумнай помпай (3).

3. Зняць корпус паветранага фільтра з расходамерам паветра і злучальнай трубкай.

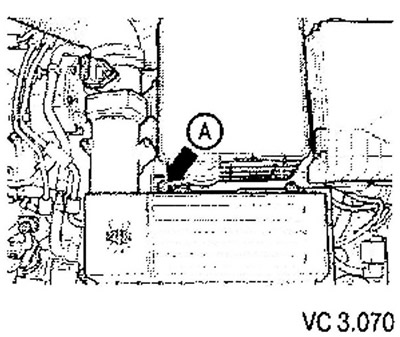

4. Прыслабіць шрубу (стрэлка А) і рухам уверх выняць з мацавання корпус паветранага фільтра.

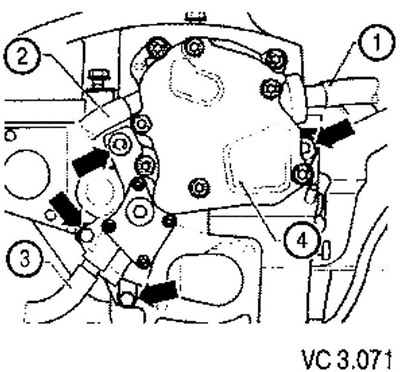

5. Адлучыць вакуумны трубаправод (1) узмацняльніка тармазоў ад здвоенай помпы (4).

6. Адлучыць напорны (2) (белая маркіроўка) і зваротны (3) (сіняя маркіроўка) шлангі ад здвоенага помпы (4).

7. Выкруціць шрубы мацавання (стрэлкі). Аддзяліць здвоены помпа (4) ад галоўкі блока цыліндраў.

Ўстаноўка

Устаноўка ажыццяўляецца ў зваротнай паслядоўнасці, пры гэтым неабходна выконваць наступныя прадпісанні.



(Глядзіце арыгінал на вэб-сайце: «VWmanual.ru»)

Увага!

• Пераканацца ў правільнасці становішча прываднага элемента здвоенай помпы ў размеркавальным вале.
• Замяніць ушчыльненне здвоенай помпы.
• Усталяваць здвоеную помпу і зацягнуць верхнія балты мацавання момантам 20 Нм.
• Зацягнуць ніжнія балты мацавання момантам 10 Нм.
• Правесці праверку на герметычнасць.
• Падлучыць зваротны паліўны шланг (сіняя маркіроўка) да зваротнага патрубка (3) здвоенай помпы.
• Падлучыць напорны паліўны шланг (белая маркіроўка) да напорнай патрубка (2), падлучыць вакуумны шланг (1) узмацняльніка тармазоў да паліўнай помпы (4).
• Падлучыць напорны шланг (белая маркіроўка) да паліўнага фільтра.
• Падлучыць ручную вакуумную помпу з прыладдзем з ёмістасцю для збору вадкасці да зваротнага шлангу (1).
• Падлучыць зваротны шланг (сіняя маркіроўка) да паліўнага фільтра.
