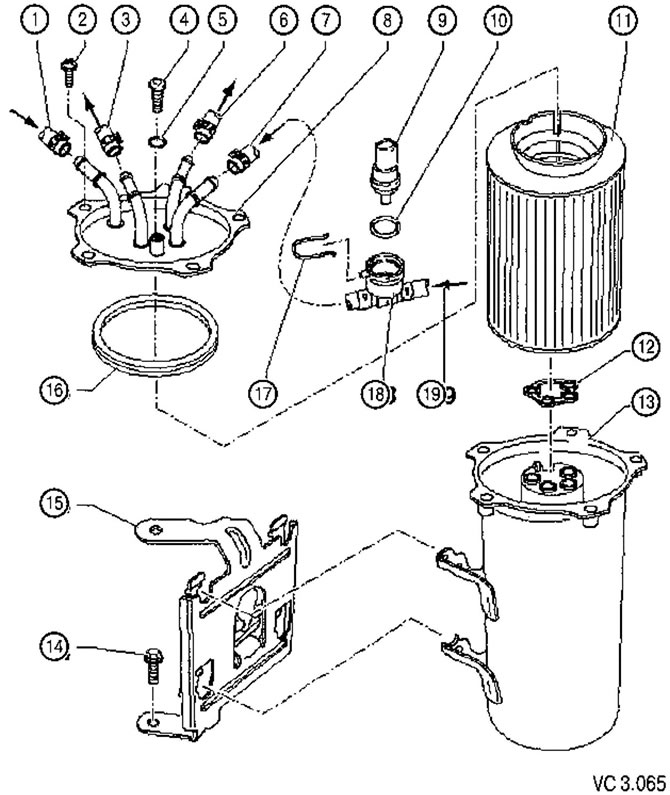

Пералік дэталяў і вузлоў паліўнага фільтра з тэхналагічнымі заўвагамі па рамонце да малюнка VC3.065:
1. Напорная магістраль ад паліўнага бака:
- колер: белы або з белай пазнакай.
2. Вінт: 8 Нм.
3. Зваротная магістраль да паліўнага радыятара:
- колер сіні або з сіняй пазнакай.
4. Разьбовая пробка для выдалення кандэнсату (вады):
- выкруціць і адпампаваць прыкладна 100 куб. гл вадкасці з дапамогай ручной вакуумнай помпы.
5. Ушчыльняльнае кольца:
- пры зборцы замяніць новым.
6. Напорная магістраль да здвоенай помпы:
- пазначана белай маркіроўкай.
7. Зваротная магістраль ад здвоенага помпы:
- пазначана сіняй пазнакай.
8. Верхняя частка паліўнага фільтра.
9. Датчык тэмпературы паліва (G81).
10. Ушчыльняльнае кольца:
- пры зборцы замяніць новым.
11. Які фільтруе элемент.
12. Ушчыльняльнае кольца:
- пры зборцы замяніць новым.
13. Ніжняя частка паліўнага фільтра.
14. Вінт мацавання кранштэйна: 8 Нм.
15. Кранштэйны.
16. Ушчыльняльнае кольца:
- пры зборцы замяніць новым.
17. Фіксуючая клямар.
18. Злучальны штуцэр для датчыка тэмпературы паліва (G81).
19. Ад здвоенай помпы.

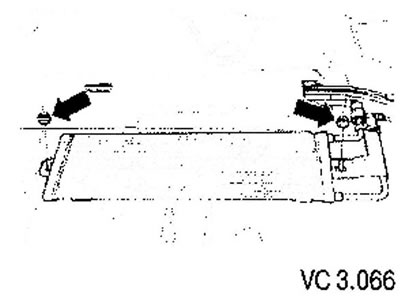

Паліўны радыятар
Гайкі мацавання паліўнага радыятара зацягваць момантам 1S Нм.
