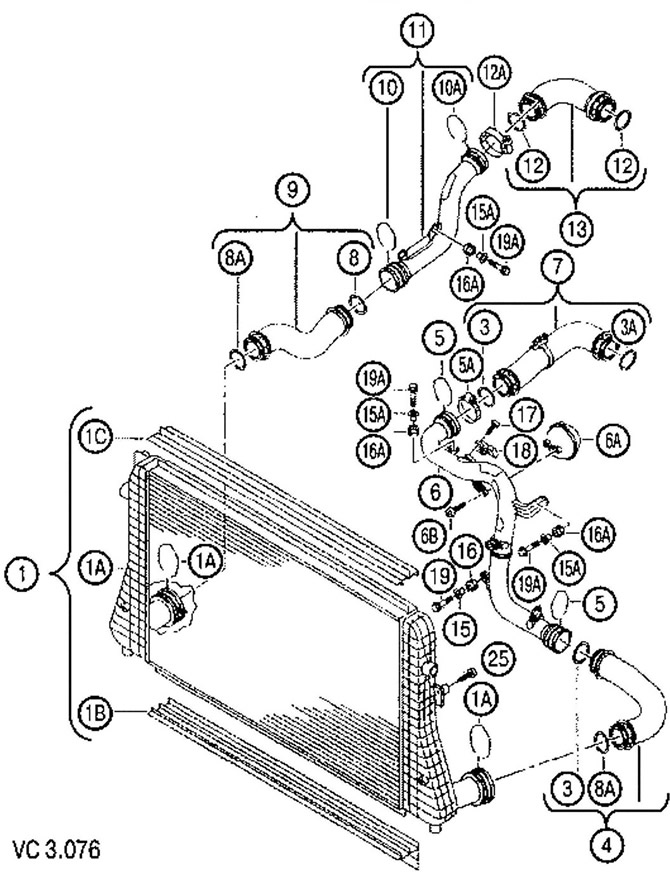

Спецыфікацыя вузлоў і дэталяў прамежкавага ахаладжальніка нагнятанага паветра дызельнага рухавіка 1,9 л BJB да малюнка VC3.076
Паз. | Нумар дэталі | Найменне | Заўвага | Шт. |
1 | 1К0 145 803 А | Ахаладжальнік нагнятанага паветра | 1 | |
1А | 1J0 145 769 Н | Заціск мацавання паветравода | 2 | |
1B | 1K0121 345D | Пракладка | 1 | |
1С | 1К0121345Е | Пракладка | 1 | |
(3) | 3С0 145117 F | Ушчыльняльнае кольца | SCA52 | |
(ЗА) | 3С0 145117 F | Ушчыльняльнае кольца | 1 | |
4 | 1К0 145834 G | Напорны шланг F 2К-5-150 000* | 1 | |
(4) | 1К0 145 834 L | Напорны шланг F 2К-5-150001* | 1 | |
5 | 1J0145 769 G | Заціск | ||
6 | 1К0 145770 У | Паветравод | 1 | |
6А | 7М0 129808 | Дэмпфер | 1 | |
6В | Болт, шасцігранны | 4,8x13 | 1 | |
(7) | 1К0 145 838 Н | Напорны шланг F 2К-5-150000* | 1 | |
(7) | 1К0 145 838 Р | Напорны шланг F 2К-5-150 001* | 1 | |
8 | 3С0 145117 F | Ушчыльняльнае кольца | SCA52 | |
8А | 3С0 145117 Н | Ушчыльняльнае кольца | SCA56 | |
9 | 1К0 145832В | Трубка, злучальная | 1 | |
(10) | 1J0 145 769 G | Заціск | 1 | |
(10А) | 1J0 145 769 F | Заціск | 1 | |
11 | 1К0 145762Р | Труба напорнай лініі | 1 | |
12 | 3С0 145117 | Ушчыльняльнае кольца | SCA38 | |
13 | 1Т0 145790 У | Напорны шланг | 1 | |
15А | 867129669 | Наканечнік | 3 | |
16А | Утулка | 3 | ||
17 | Вінт-самарэз | 5x22 | ||
18 | 038906051 У | Датчык ціску | 1 | |
19 | Болт з шасціграннай галоўкай | М10х30 | 1 | |
19А | Вінт з унутраным шасціграннікам | M6X25 | 3 | |
25 | Вінт з унутраным шасціграннікам | 6x17 | 4 |
