31. Резервоарът за хидравлична течност е монтиран зад панела на левия фар.
32. Компонентите на сервоусилвателя на волана са показани на Фигура 13.90. Отделните компоненти на сервоусилвателя на волана не могат да бъдат ремонтирани и трябва да бъдат подменени с нови, ако се повредят.

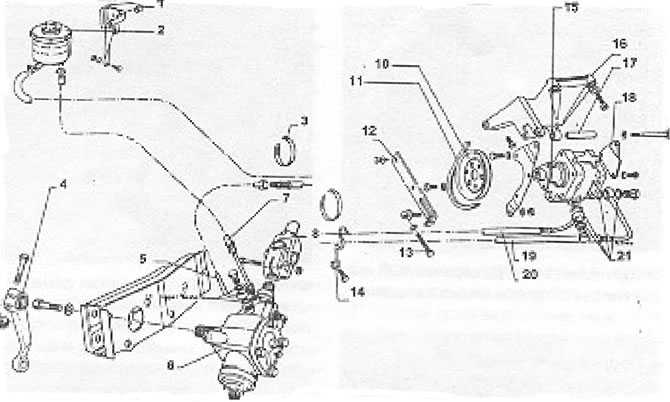

Фигура 13.90. Хидравличен волан (раздел 14): 1 - Скоба за резервоар; 2 - Резервоар; 3 - Скоба; 4 - Кормилен лост; 5 - Захранваща тръба; 6 - Сервоусилвател на волана; 7 - Връщащ маркуч; 8 - Карданна става; 9 - Медни шайби; 10 - ролка на клинов ремък; 11 - Колан; 12 - Разделител; 13 - Винт за опъване; 14 - Държач за маркуч; 15 - Помпа; 16 - Конзола; 17 - В втулката; 18 - Скоба на помпата; 19 - Разширителен маркуч; 20 - Всмукателен маркуч; 21 - Медина шайби.
33. За да работи със сервоуправление, в дизайна на ръчното управление бяха направени следните промени.
34. Отворите в шасито за монтажните болтове на кормилната уредба са уголемени.
Информацията е публикувана на този ресурс: VWMANUAL.ru
35. Свързващият диск между кормилната кутия и кормилната колона е заменен с карданна връзка.
36. Кормилната колона е скъсена.
37. Ако сервоусилвателят на волана се повреди, ръчното управление продължава да функционира, но силата, необходима за прилагане към волана, се увеличава значително. Хидравличният волан трябва да се ремонтира при първа възможност.
