Проверка электрических цепей тормозной системы
Шасси. Тормозная система. Фольксваген Пассат B4

Главная > Passat > Пассат B4 > Шасси > Тормозная система > Проверка электрических цепей тормозной системы
            0

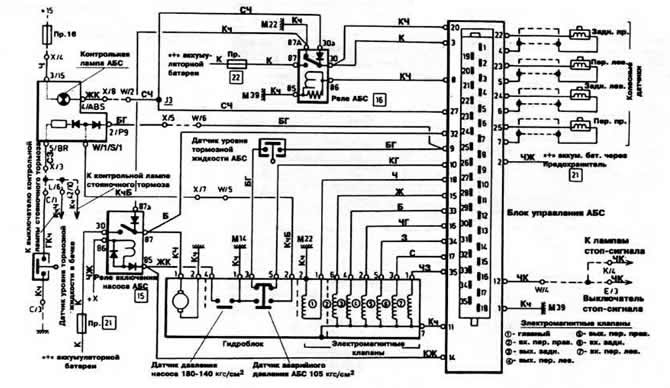

Принципиальная электросхема АБС марки Teves приведена на рис. 7-8.



Рис. 7-8. Принципиальная электросхема АБС Teves
Пр. — плавкий предохранитель;
М — точка соединения с «массой», цифры, стоящие рядом с буквами, указывают на номер предохранителя или точки соединения с «массой».
W/1 и т.д. — буква обозначает разъем в блоке реле, цифра — номер вывода с разъеме. Цифры в квадратах указывают на номер колодки реле или держателя предохранителя.

Обозначение цвета проводов:
Б — белый;
Г — голубой;
Ж — желтый;
3 — зеленый;
К — красный;
Кч — коричневый;
С — серый;
Ч — черный.
Первая буква обозначает цвет самого провода, вторая — цвет полоски на проводе.


Перед проверкой убедиться в целостности плавких предохранителей, в надежности соединения электронного блока управления с «массой» и нормальном заряде аккумуляторной батареи.

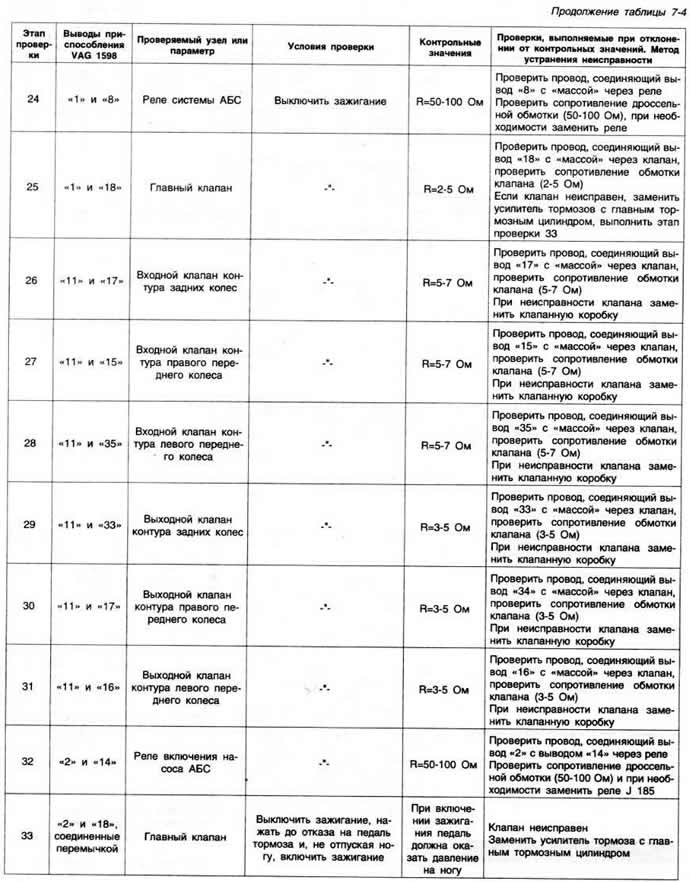

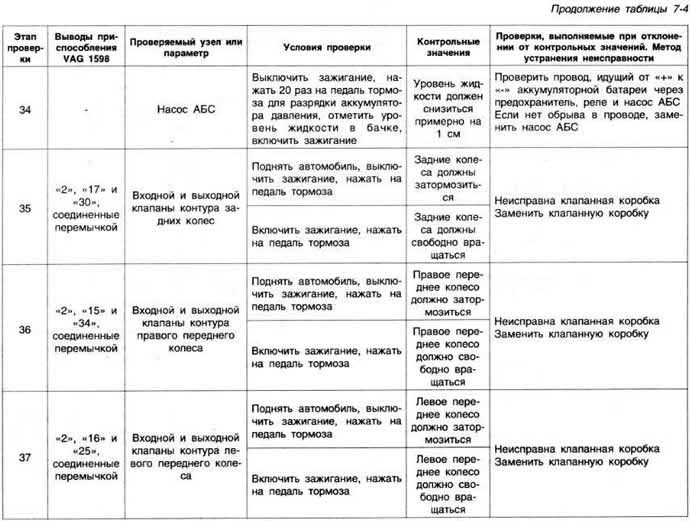

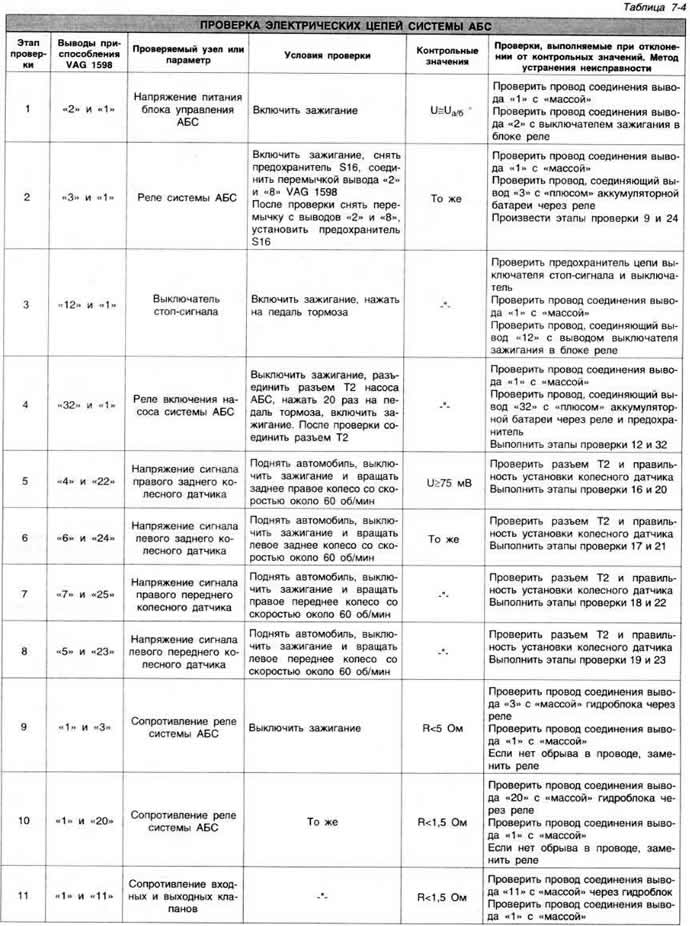

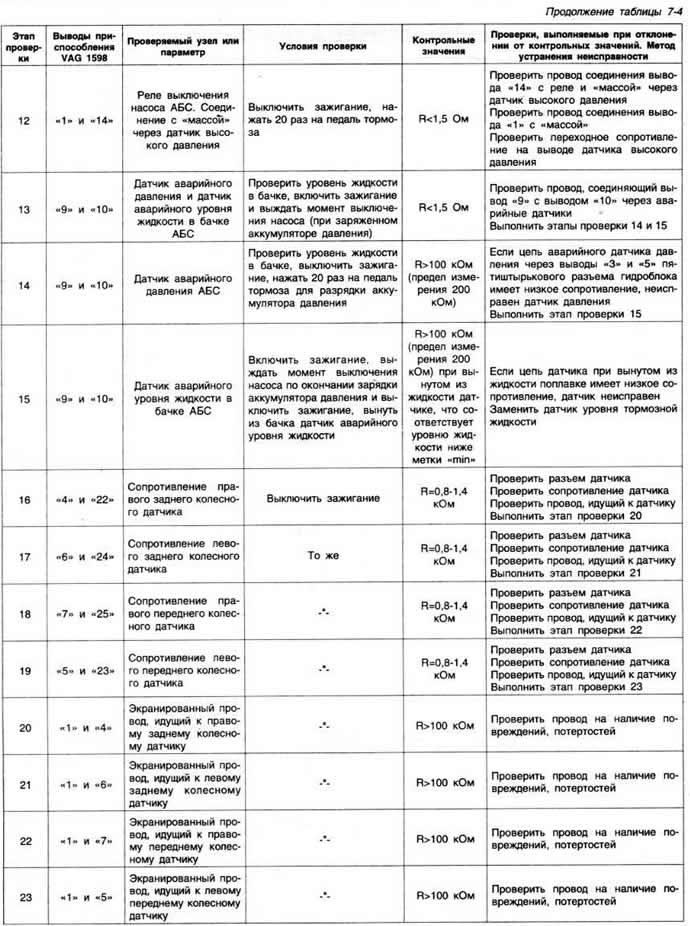

Чтобы при проверке не повредить выводы разъема электронного блока рекомендуется присоединить контрольные приборы через клеммную колодку с теми же номерами выводов, что и выводы разъема. При проверке руководствоваться указаниями таблицы 7-4.
