5-valcový benzínový motor
1. Ventil stabilizácie voľnobehu; 2. sacie potrubie; 3. Meracia trubica na kontrolu hladiny oleja; 4. Výfukové potrubie; 5. Olejový chladič; 6. Olejový filter 7. Zátka na vypúšťanie oleja; 8. Plniace hrdlo oleja; 9. Škrtiaca klapka; 10. Generátor; 11. klinový remeň; 12. Tlmič vibrácií; 13. Olejová vaňa

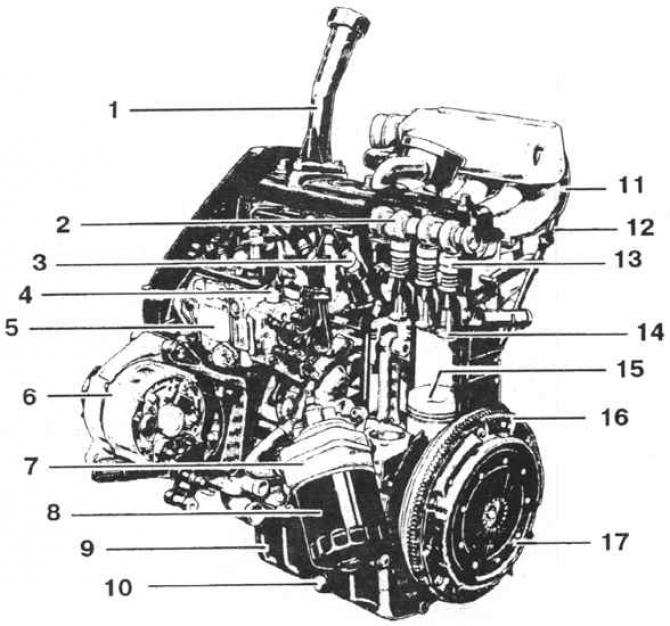

4-valcový dieselový motor
1. Plniace hrdlo oleja; 2. vačkový hriadeľ; 3. dýza; 4. Spínač prívodu paliva - ťahový spínač; 5. Vysokotlakové palivové čerpadlo (vstrekovacie čerpadlo); 6. Generátor; 7. Olejový chladič; 8. Olejový filter; 9. Olejová vaňa; 10. Závitová zátka na vypúšťanie oleja; 11. Nasávacie potrubie; 12. Rúrka na mierku oleja; 13. Hydraulický posúvač; 14. Ventil; 15. Piest; 16. Zotrvačník; 17. Prítlačný tanier spojky
