Odstránenie podtlakový posilňovač na aute so systémom ABS vykonajte v nasledujúcom poradí:
- odstráňte vodič "-" z pólu batérie;

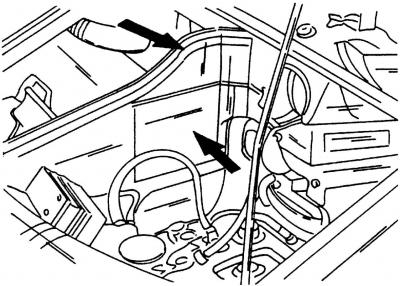

Kresba 328. Priečky oddielu AB (znázornené šípkami)
- odstráňte priehradky priehradky na batérie (kresba 328);
- odstráňte zvukovú izoláciu v motorovom priestore;
- odstrániť AB;
- odstráňte expanznú nádrž chladiaceho systému;
- odpojte blok viacpólového konektora indikátora teploty chladiacej kvapaliny a odskrutkujte dve skrutky;
- odskrutkujte dve skrutky a odstráňte pravú prepážku priestoru pre batérie;
- odskrutkujte jednu skrutku a vyberte ľavú zadnú prepážku priestoru pre batérie. Odložte expanznú nádrž nabok;
- odpojte konektor na uzávere nádržky brzdovej kvapaliny a odskrutkujte uzáver nádržky;
- odstráňte pružinovú svorku a odpojte viackontaktný konektorový blok od ABS ECU;

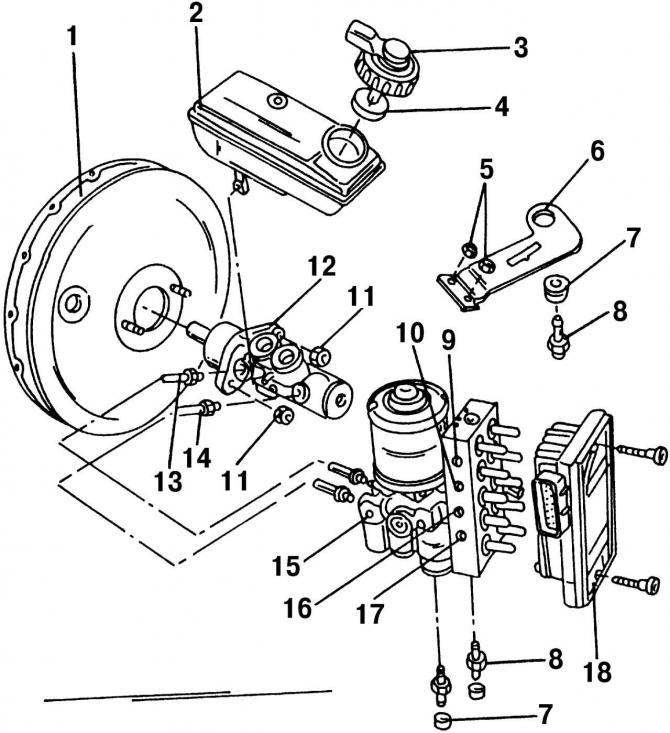

Kresba 332. Rozloženie dielov s nainštalovaným ABS: 1 - posilňovač bŕzd; 2 - nádrž; 3 - kryt nádržky so svorkami snímača núdzovej hladiny brzdovej kvapaliny; 4 - plavák; 5 - matice, 8 Nm; 6 - držiak; 7 - gumový tlmič; 8 - skrutka, 8 Nm; 9 - umiestnenie pripojenia brzdového potrubia ľavého predného kolesa k hydraulickej jednotke; 10 - miesto pripojenia brzdového potrubia pravého zadného kolesa k hydraulickej jednotke; 11 - samosvorná matica, 25 Nm; 12 - hlavný brzdový valec; 13 - potrubie okruhu "ľavá predná - pravá zadná brzda" od hlavného brzdového pohonu k hydraulickej jednotke; 14 - potrubie okruhu "pravá predná - ľavá zadná brzda" od hlavného brzdového valca k hydraulickej jednotke; 15 - hydraulická jednotka; 16 - umiestnenie pripojenia brzdového potrubia ľavého zadného kolesa k hydraulickej jednotke; 17 - miesto pripojenia brzdového potrubia pravého predného kolesa k hydraulickej jednotke; 18 - ECU–ABS
- označte páskou (na ktorom sú napísané čísla) a odpojiť brzdové potrubie 9, 10, 16 a 17 predných a zadných kolies od hydraulického agregátu 15 (kresba 332);
- zatvorte otvory v blízkosti potrubí a hydraulickej jednotky, aby ste zabránili úniku kvapaliny a vniknutiu prachu a nečistôt do nich;
- odskrutkujte upevňovacie skrutky a pohybom nahor vyberte hydraulickú jednotku spolu s ABS ECU;
- pomocou sifónovej žiarovky odčerpajte brzdovú kvapalinu z nádržky a vyberte hlavný brzdový valec;
- odpojte podtlakovú hadicu smerujúcu k posilňovaču bŕzd;
- odstráňte spodný kryt prístrojovej dosky na strane vodiča;

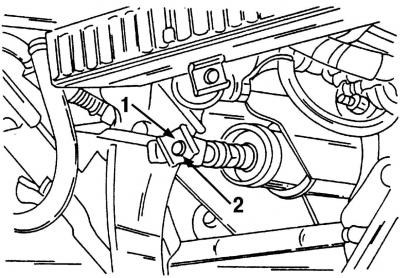

Kresba 329. Odpojenie tyče posilňovača bŕzd od brzdového pedálu: 1 - pružinová svorka; 2 - spojovací prst
- odstráňte pružinovú svorku 1 (kresba 329), potom odstráňte spojovací čap 2 a odpojte tiahlo posilňovača bŕzd od brzdového pedálu;
- odskrutkujte štyri matice zaisťujúce posilňovač bŕzd a vyberte ho.
Inštalácia posilňovač vákua, vykonajte demontáž v opačnom poradí.
