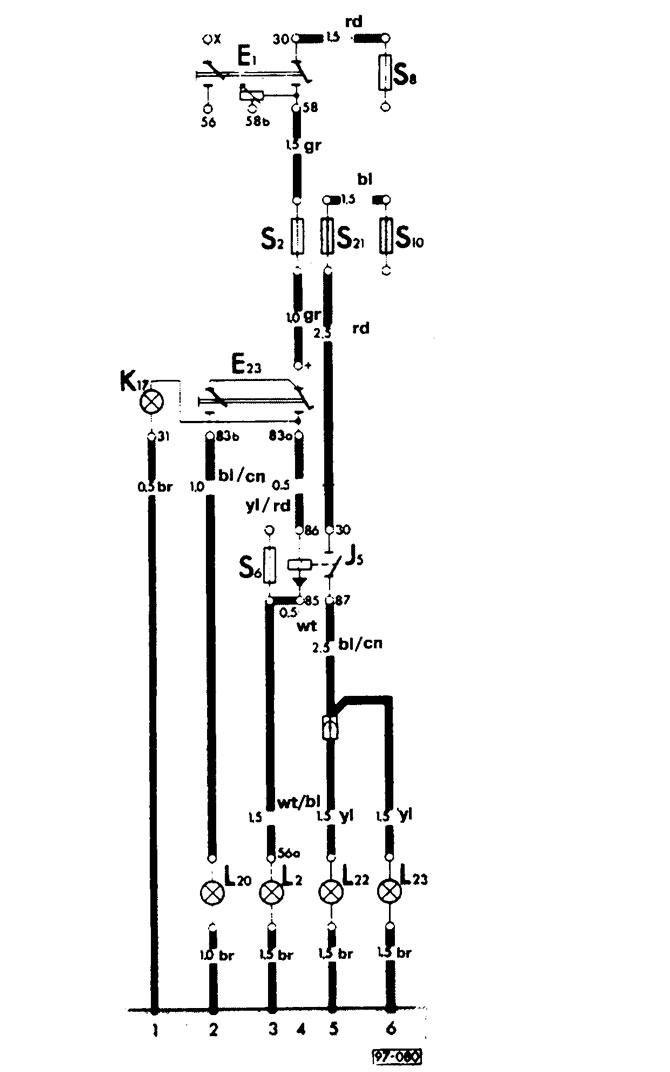

| Označenie | Názov prvku | Časť reťaze |
| A | K batérii ("+") | 10 |
| S | Generátor | 9 |
| C1 | Regulátor napätia | 9 |
| E1 | Spínač svetiel | 2, 4 |
| E23 | Spínač hmlových svetiel a zadných hmlových svetiel | 1, 2, 4 |
| J5 | Relé hmlových svetiel | 4, 5 |
| K17 | Kontrolka hmlového svetla a zadného hmlového svetla | 1 |
| L2 | Vlákno diaľkového svetla ľavého svetlometu | 3 |
| L20 | Zadné hmlové svetlo | 2 |
| L22 | Ľavé hmlové svetlo | 5 |
Informácie o používaní elektrických obvodov sú k dispozícii tu →
Konvenčné symboly pre prvky elektrického obvodu sú tu →
