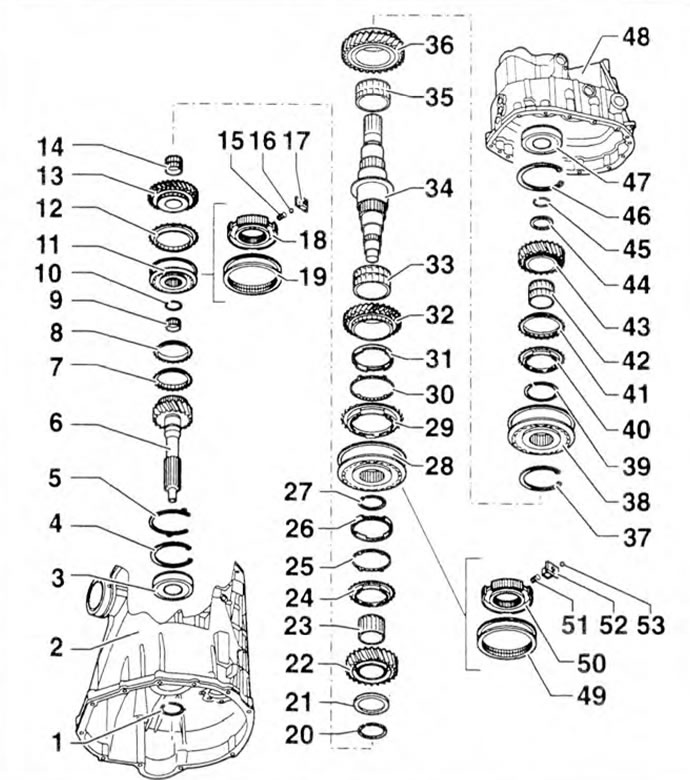

Arborii cutiei de viteze sunt arătați în figură 5.48.
Figura 5.48. Arbori ale cutiei de viteze: 1, 4, 5, 10, 20, 27, 37, 39, 45, 46 - Inele de siguranță; 2 - Carcasa ambreiajului; 3, 47 - Rulmenți cu bile; 6 - Arborele primar; 7 - Inel sincronizator treapta a 4-a; 8 - inel conic pentru treapta a 4-a; 9 - Rulment cu ace al arborelui secundar; 11 - Ambreiaj cu butuc sincronizator pentru treptele a 3-a și a 4-a; 12 - Inel sincronizator treapta a 2-a; 13 - Pinionul treptei a 3-a; 14 - Rulment cu ace al treptei a 3-a; 15, 51 - Izvoare; 16, 53 - Mingi; 17, 52 - Plăci de blocare; 18 - Butuc sincronizator trepte a 3-a și a 4-a; 19 - Ambreiaj sincronizator trepte a 3-a și a 4-a; 21, 44 - Șaibe de împingere; 22 - Pinionul treptei a doua; 23 - Rulment cu ace pentru treapta a 2-a; 24 - Inel sincronizator treapta a 2-a; 25 - Inel conic pentru a doua treaptă de viteză; 26 - Inel interior sincronizator treapta a 2-a; 28 - Ambreiaj cu butuc sincronizator pentru treptele 1 și 2; 29 - Inel sincronizator treapta 1; 30 - Inel conic pentru viteza 1; 31 - Inelul interior al sincronizatorului treptei 1; 32 - Pinionul vitezei 1; 33 - Rulment cu ace pentru treapta 1; 34 - Arborele secundar; 35 - Rulment cu ace al angrenajului de marșarier; 36 - Treapta de marșarier; 38 - Ambreiaj cu butuc al sincronizatorului treptei a 5-a și al treptei de mers înapoi; 40 - Inel sincronizator treapta a 5-a; 41 - Inel conic pentru treapta a 5-a; 42 - Rulment cu ace pentru treapta a 5-a; 43 - Pinionul treptei a 5-a; 48 - Carcasa cutiei de viteze; 49 - Ambreiaj sincronizator trepte 1 și 2; 50 - Butuc sincronizator trepte 1 și 2.

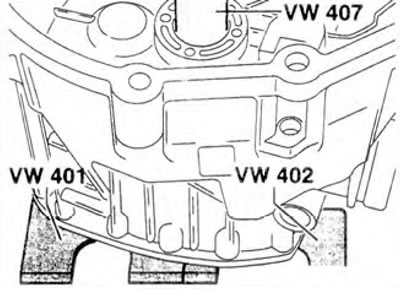

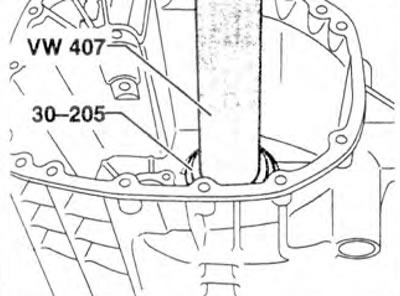

Demontarea rulmentului cu bile este prezentată în figură 5.49a, instalare - în figura 5.49b.
Figura 5.49a. Demontarea rulmentului cu bile folosind extractorul VW 407.
Figura 5.49b. Instalarea unui rulment cu bile folosind un extractor VW 407 și o placă 30-205.

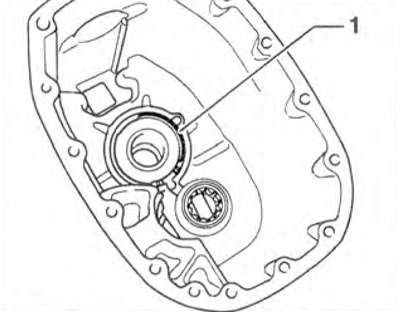

Instalarea inelului de reținere este prezentată în figură 5.50. După instalare, nu trebuie să acopere orificiul de ulei (săgeată).
Figura 5.50. Instalarea inelului de reținere 1.

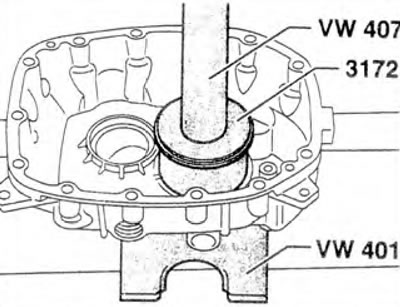

Demontarea rulmentului cu bile este prezentată în figură 5.51a, instalare - în figura 5.51b.

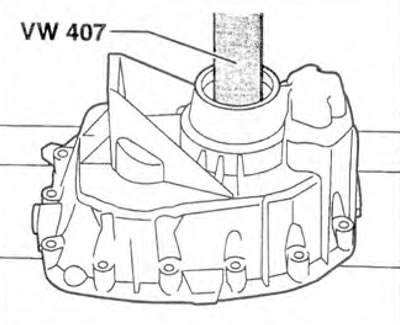

Figura 5.51a. Scoaterea unui rulment cu bile folosind extractorul WV 407.
Figura 5.51b. Instalarea unui rulment cu bile folosind un extractor VW 407 și o placă 3172.

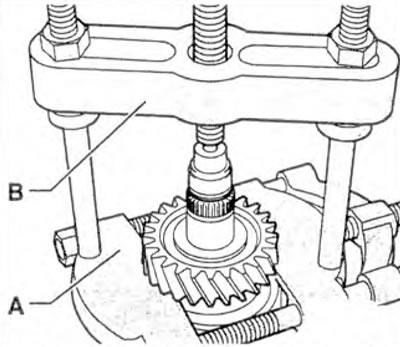

Demontarea treptei de viteză a doua este prezentată în figură 5.52.
Figura 5.52. Demontarea treptei a doua de viteză: A. Extractor Kukko (22-115 mm), B. Suport Kukko.

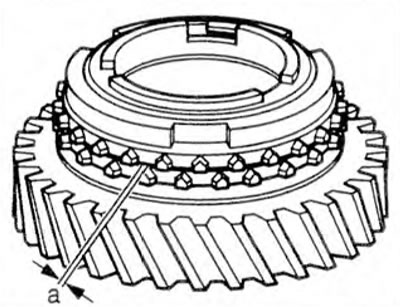

Verificarea inelului de sincronizare a treptelor 1 și 2 este prezentată în figură 5.53a. Instalați inelul de sincronizare, inelele exterior și interior pe inelul conic al roții dințate și măsurați jocul "a" folosind o calibră. Distanță de instalare: 1,00-1,50 mm. Uzură admisă: 0,5 mm.
Figura 5.53a. Verificarea inelului de sincronizare a treptelor 1 și 2.

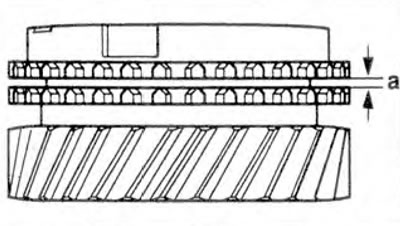

Figura 5.53b. Verificarea inelului de sincronizare al treptelor de viteză a 3-a/a 4-a și a 5-a/marșarierului.
Verificarea instalării arborelui primar

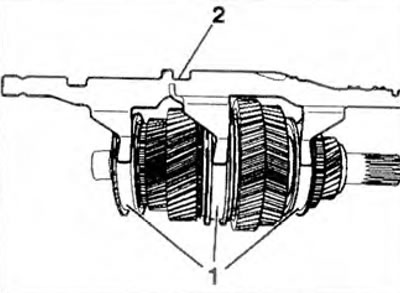

1. Setați ambreiajele 1 în poziția neutră. Instalați trei furci cu tije pe cuplajele 1. Canelurile 2 de pe tije trebuie să fie amplasate pe aceeași linie (figura 5.54).
Figura 5.54. Setați cuplajele 1 în poziția neutră. Instalați trei furci cu tije pe cuplajele 1. Canelurile 2 de pe tije trebuie să fie amplasate pe aceeași linie.
Reglarea arborelui primar
2. Folosind o calibră, măsurați jocul dintre rulmentul cu bile și inelul de siguranță în trei puncte (figura 5.55). Determinați grosimea inelului de reținere și instalați unul nou.
De exemplu, este instalat un inel de reținere cu grosimea de 2,70 mm.
- Prima măsurătoare - 0,15 mm;
- A doua dimensiune - + 0,12 mm;
- A treia dimensiune - + 0,13 mm.
Valoarea totală este 0,40 mm / 3 = 0,13 mm. Înlocuiți inelul de reținere cu unul nou cu o grosime de 2,78 mm (luând în considerare bătaia reziduală de cel puțin 0,30 mm).

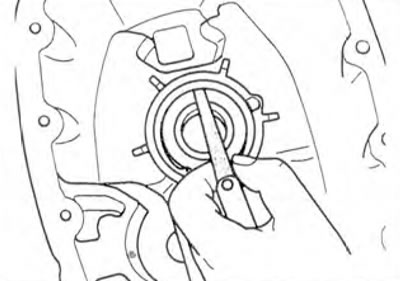

Figura 5.55. Reglarea arborelui primar.
Reglarea arborelui secundar (Transmisie manuală 000.1)
3. Folosind o calibră, măsurați jocul dintre rulmentul cu bile și inelul de siguranță în trei puncte (figura 5.56). Determinați grosimea inelului de reținere și instalați unul nou.
De exemplu, este instalat un inel de reținere cu grosimea de 2,70 mm.
De exemplu, este instalat un inel de reținere cu grosimea de 2,70 mm.
- Prima măsurătoare - 0,15 mm;
- A doua dimensiune - + 0,12 mm;
- A treia dimensiune - + 0,13 mm.
Valoarea totală este 0,40 mm/3 = 0,13 mm. Înlocuiți inelul de siguranță cu unul nou cu o grosime de 2,78 mm (luând în considerare bătaia reziduală de cel puțin 0,30 mm).

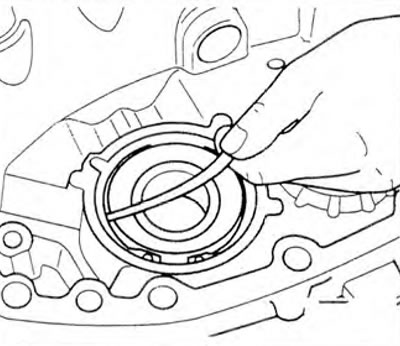

Figura 5.56. Reglarea arborelui secundar.
