Оглавление: Снятие ↓ Установка ↓

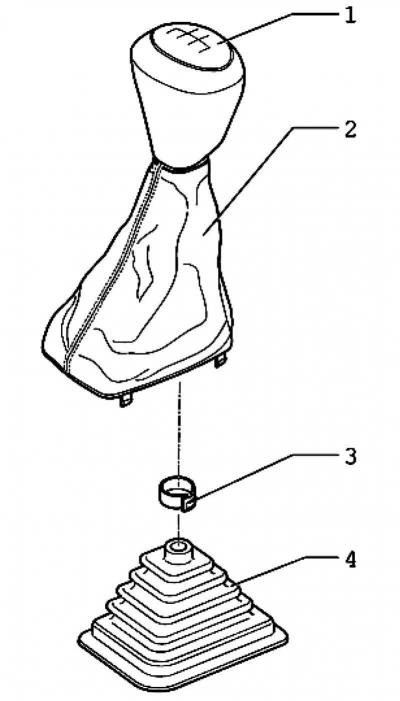

Рис. 3.40. Рычаг переключения передач: 1 – кнопка переключения; 2 – манжета; 3 – зажимная скоба; 4 – звукоизоляция
Снятие
Откройте пепельницу.
Снимите манжету с рамкой из синтетического материала с рамки для центральной консоли 1.

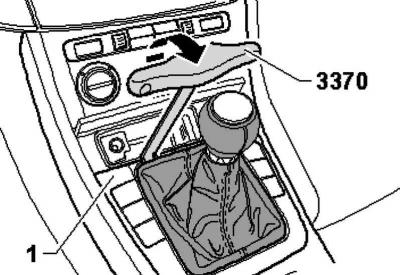

Рис. 3.41. Снятие манжеты
Прочно удерживайте рамку для центральной консоли 1 (рис. 3.41).
[Текст скопирован с этого портала: VWmanual.ru]
Консоль не снимайте.
Можно непреднамеренно отсоединить штекерные соединения различных переключателей.
Выкрутите манжету наверх через кнопку переключателя.

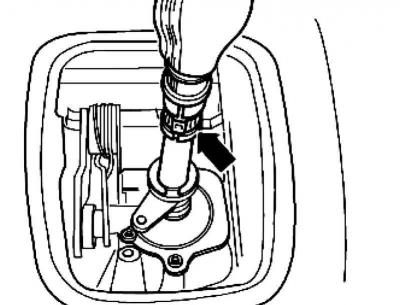

Рис. 3.42. Снятие кнопки переключателя
Откройте хомут и вытащите кнопку переключателя вместе с манжетой (рис. 3.42).
Установка
Разверните внутреннюю сторону манжеты наружу.
Установите шумоизоляцию, если имеется.
Установите кнопку переключателя и манжету и зажать новый хомут (рис. 3.42).
При надевании кнопка переключения должна войти и зафиксироваться в кольцевой канавке рычага переключения передач.
Насаживайте манжету с рамкой из синтетического материала, начиная с задней части.
