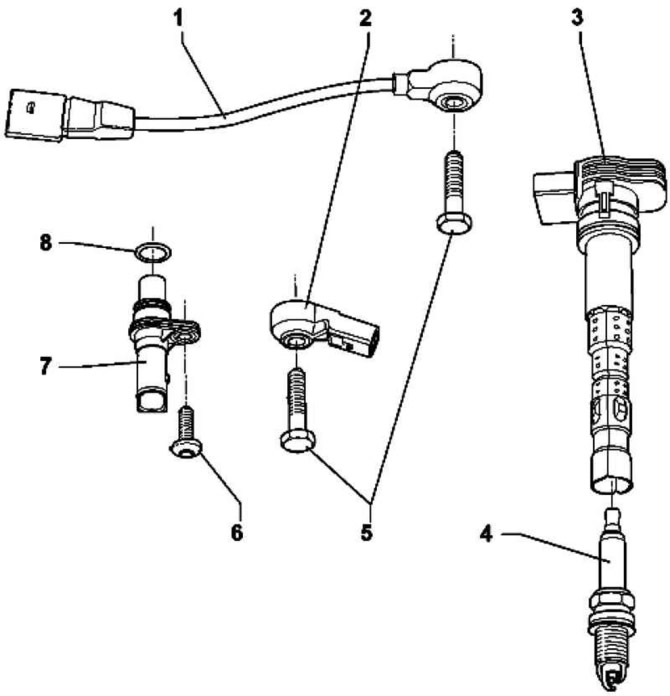

Рис. 2.249. Компоненты свечи зажигания: 1 – датчик детонации 1; 2 – датчик детонации 2 ; 3 – катушка зажигания с выходным каскадом; 4 – свеча зажигания, 25 Н·м; 5 – болт 20 Н·м; 6 – болт 10 Н·м; 7 – датчик Холла ; 8 – уплотнительное кольцо круглого сечения
Снятие катушек зажигания с выходными каскадами

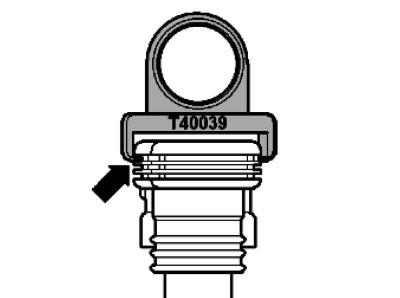

Рис. 2.250. Установка съемника
Для снятия катушек зажигания с выходными каскадами со свечей зажигания поставьте съемник у верхнего толстого ребра катушки (рис. 2.250).
Примечание: Соблюдайте меры безопасности.
Если для снятия подденьте съемником за нижние ребра катушки, ее можно повредить.

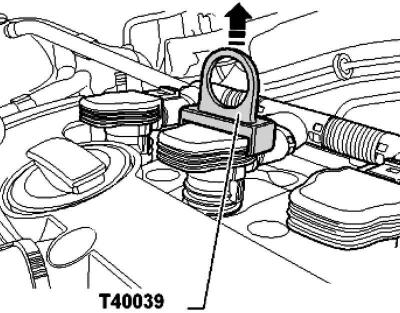

Рис. 2.251. Извлечение катушки зажигания
С помощью съемника извлеките катушки зажигания примерно на 30 мм из гнезд свечей зажигания (рис. 2.251).

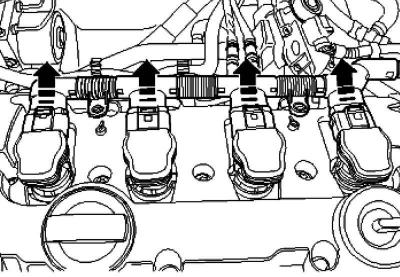

Рис. 2.252. Штекеры катушек зажигания
Разблокируйте штекеры и снимите одновременно все штекеры с катушек зажигания (рис. 2.252).
Установка катушек зажигания с выходными каскадами
Вставьте катушки зажигания в гнезда свечей без усилия.
Выровняйте катушки зажигания относительно штекеров и одновременно подключите все штекеры к катушкам.
Равномерно надавите катушки зажигания от руки на свечи зажигания.
