Схема соединений КСУД «Simos» автомобилей с двигателем «AGG»
Главная
Passat
Пассат B4
Электрооборудование
Электрические схемы
Схема соединений КСУД «Simos» автомобилей с двигат...
0

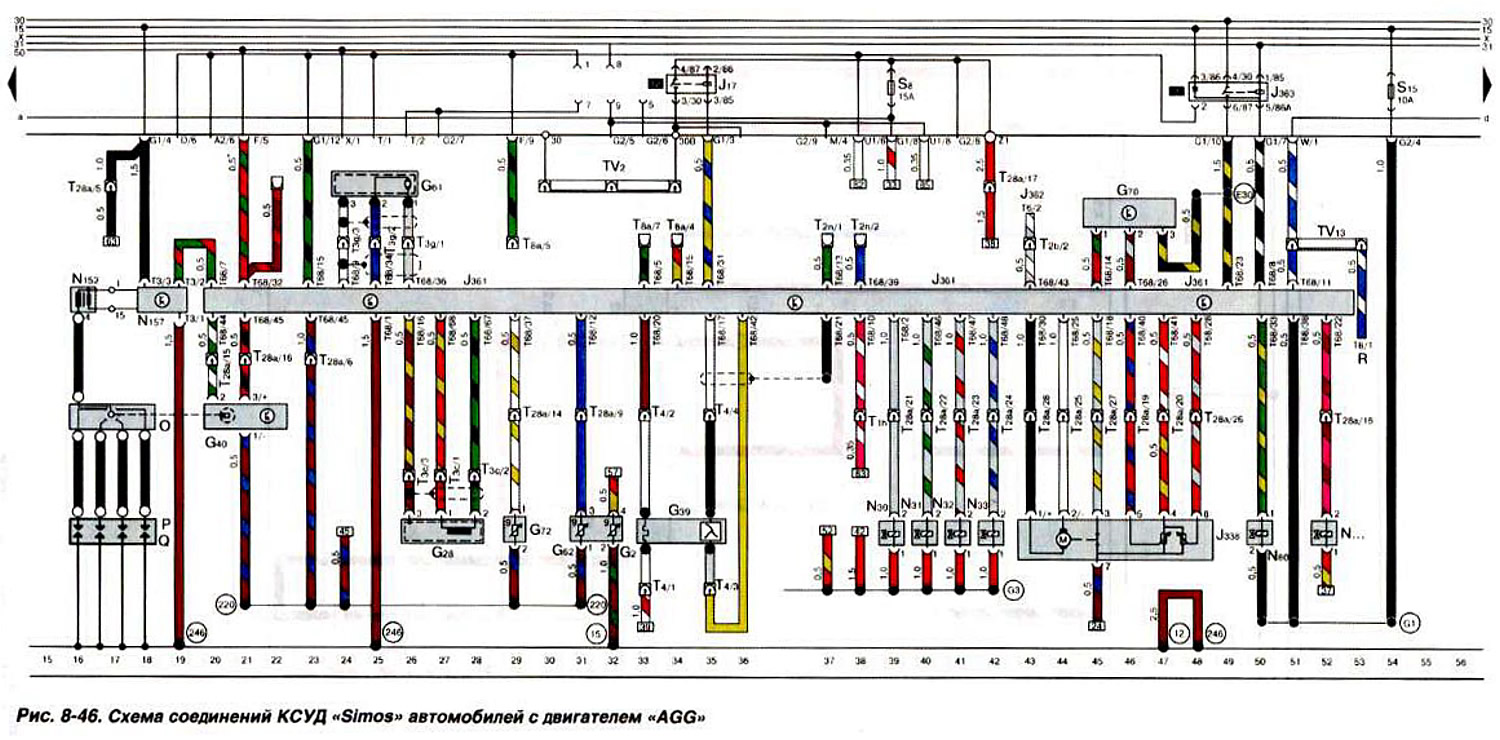

Рис. 8-46. Схема соединений КСУД «Slmos» автомобилей с двигателем «AGG»:
Открыть большую картинку в новом окне »
