Схемы электрооборудования автомобилей с двигателем «KR»

Особенности схемы электрооборудования автомобилей с двигателем «KR».

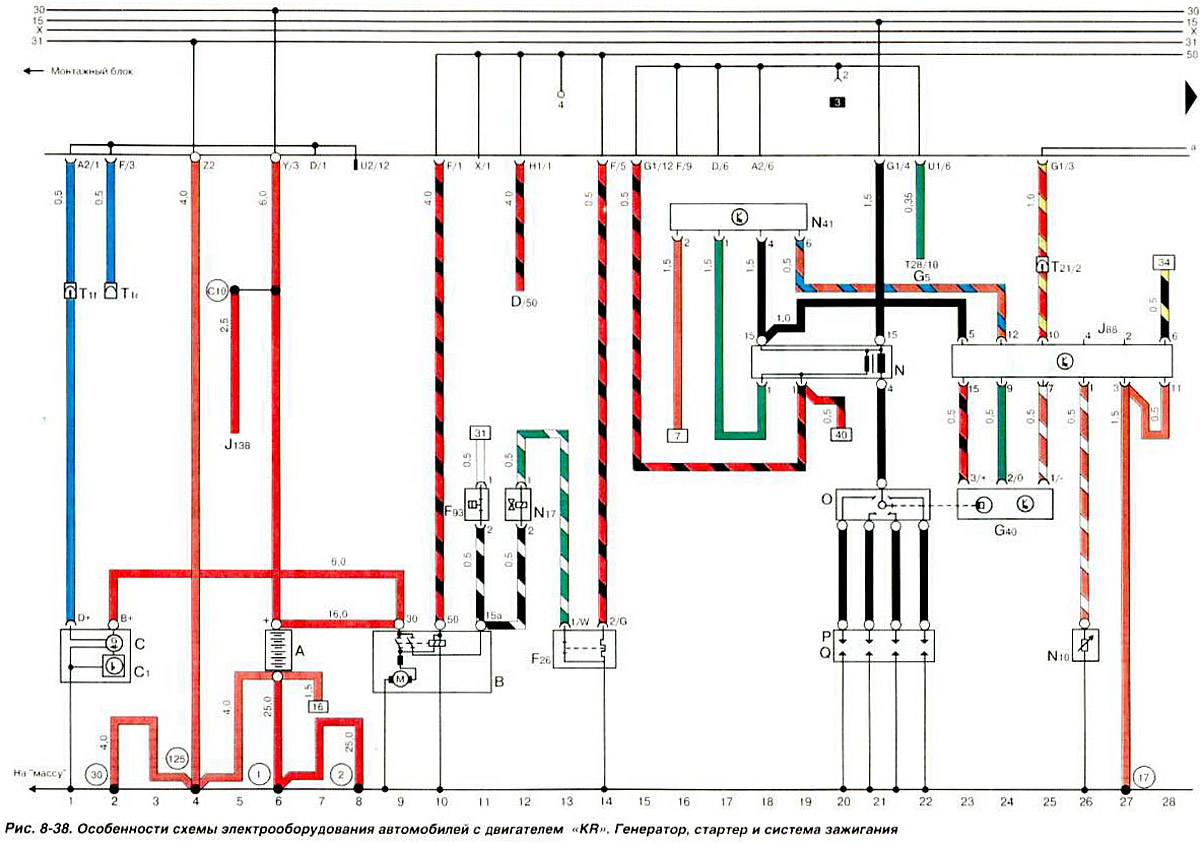

Рис. 8-38. Генератор. стартер и система зажигания:

Открыть большую картинку в новом окне »

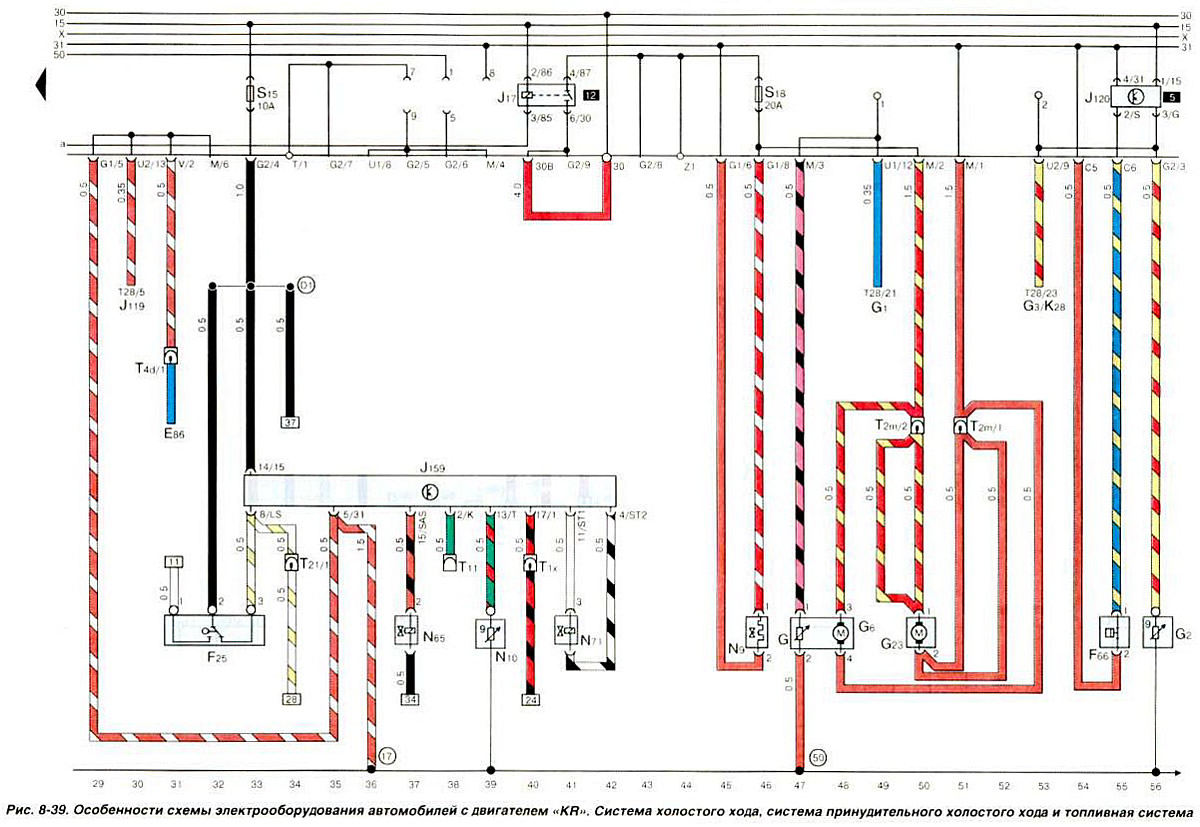

Рис. 8-39. Система холостого хода, система принудительного холостого хода и топливная система:

Открыть большую картинку в новом окне »
