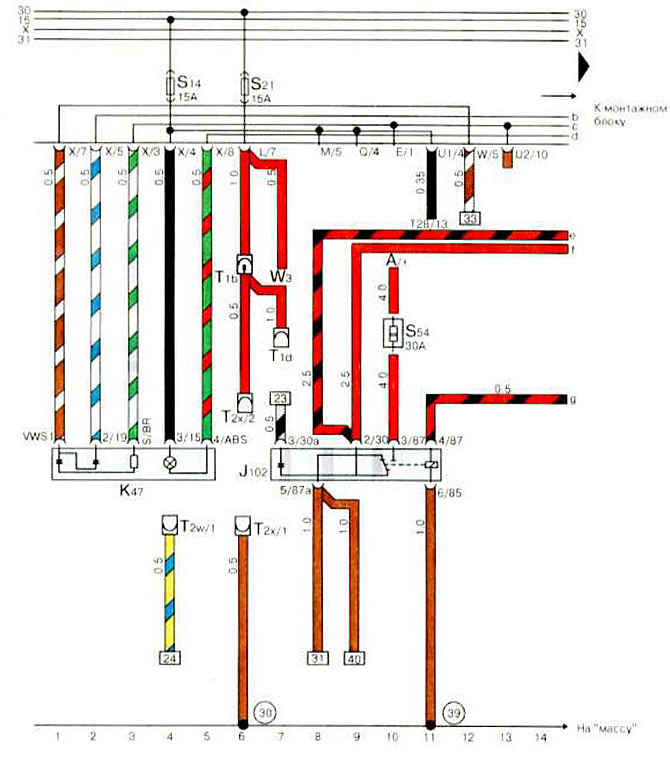

Рис. 8-42. Особенности схемы электрооборудования автомобилей с АБС тормозов. Схема питания электронного блока управления:
