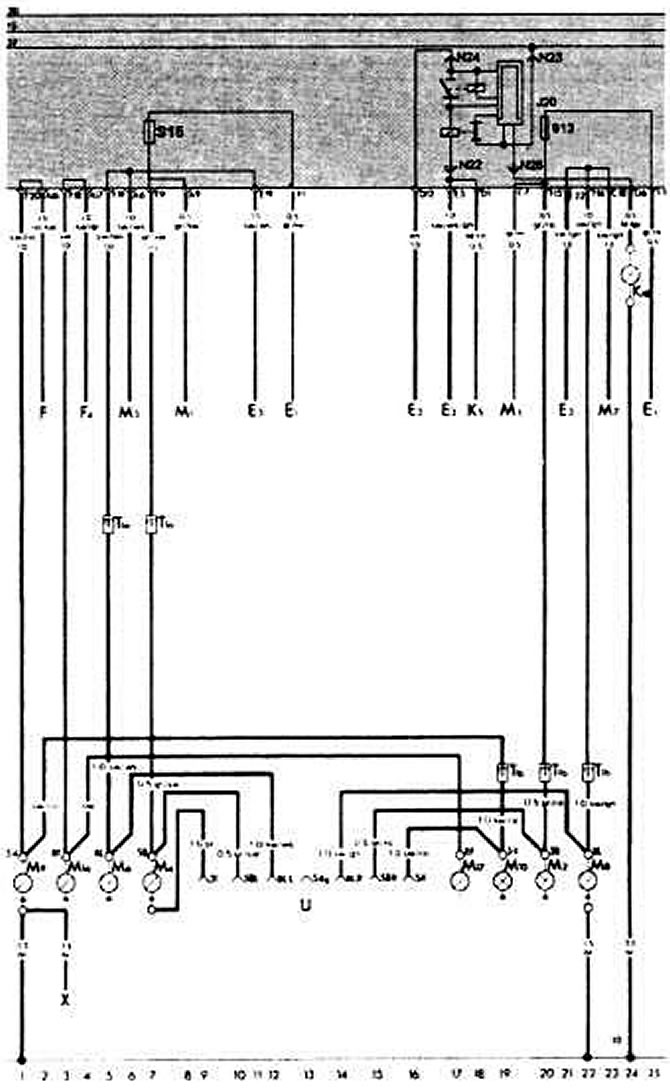

Схема соединений для сцепного устройства прицепа
| Обозначение частей | Линия тока | |
| Е | к переключателю указателей поворота | 11, 16, 17, 21 |
| F | к включателю стоп-сигнала | 2 |
| F4 | к включателю фонарей, освещающих путь при движении машины задним ходом | 4 |
| J20 | реле указателя поворотов для прицепа | 17, 19 |
| К3 | к контрольной лампочке указателя поворотов | 18 |
| К18 | лампочка для контроля указателей поворотов прицепа | 24 |
| М1 | к лампе стояночного освещения, слева | 8 |
| М2 | лампа заднего света справа | 20 |
| М4 | лампа заднего света слева | 7 |
| М5 | к лампе указателя поворота спереди, слева | 8 |
| М6 | лампа указателя поворота сзади, слева | 5 |
| М7 | к лампе указателя поворота спереди, справа | 23 |
| М8 | лампа указателя поворота сзади, справа | 22 |
| М9 | лампа стоп-сигнала слева | 1 |
| М10 | лампа стоп-сигнала справа | 10 |
| М16 | лампа левого фонаря заднего хода | 3 |
| М17 | лампа правого фонаря заднего хода | 17 |
| S13, S14 | предохранители в центральной части | |
| Т1а | штекерное соединение в багажнике сзади, слева | |
| T1b | штекерное соединение в багажнике сзади, справа | |
| U | штепсельная розетка для прицепа | 9, 10 |
| X | к лампам освещения заднего номерного знака | 3 |
