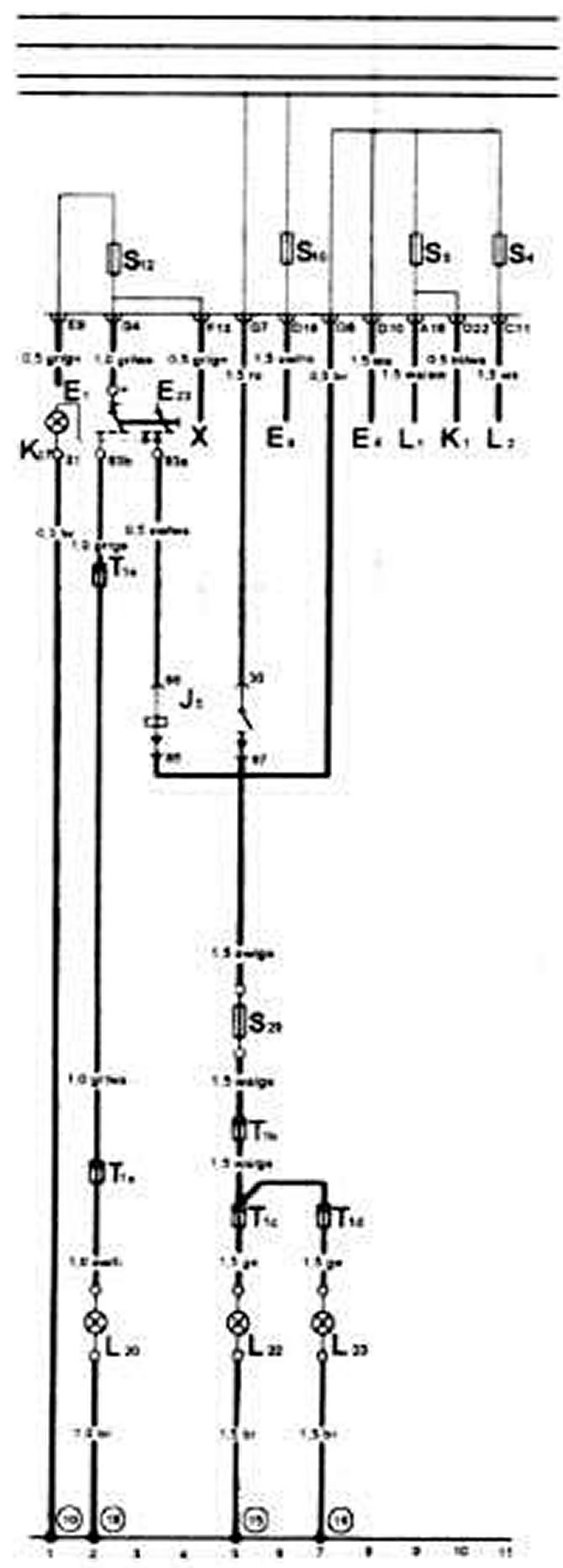

Передняя и задняя противотуманная фара (до июля 1982 г.)

Передняя и задняя противотуманная фара (до июля 1982 г.)

• Е1 - к фотореле, клемма 58
• Е4 - к переключателю света, клемма 56а
• Е29 - к переключателю вентилятора
• Е23 - переключатель противотуманной фары и задней противотуманной фары
• J5 - реле противотуманной фары
• К1 - к контрольной лампочке дальнего света
• К17 - контрольная лампочка задней противотуманной фары
• L1 - к лампе дальнего света, слева
• L2 - к лампе дальнего света, справа
• L20 - лампа для заднего противотуманного освещения
• L22 - лампа для левой противотуманной фары
• L23 - лампа для правой противотуманной фары
• S3. S4. S10, S12 - предохранители в блоке предохранителей
• S28 - отдельный предохранитель для противотуманной фары
• Т1а - штекерное соединение в багажнике
• T1b - штекерное соединение под бачком стеклоомывателя
• T1e - штекерное соединение в отсеке двигателя спереди, слева
• Т1d - штекерное соединение в отсеке двигателя справа
• T1e - штекерное соединение за приборной панелью
• T1e - штекерное соединение возле главного тормозного цилиндра
• T1d. T2k - штекерные соединения в отсеке двигателя спереди, слева
• T1f, T1k, T2d - штекерные соединения в отсеке двигателя спереди, справа
• X - к лампам, освещающим задний номерной знак
• 10 - массовая точка у опоры рулевой колонки
• 15 - массовая точка в отсеке двигателя спереди, слева
• 16 - массовая точка в отсеке двигателя спереди, справа
• 18 - массовая точка у закрывающего листа сзади, слева
