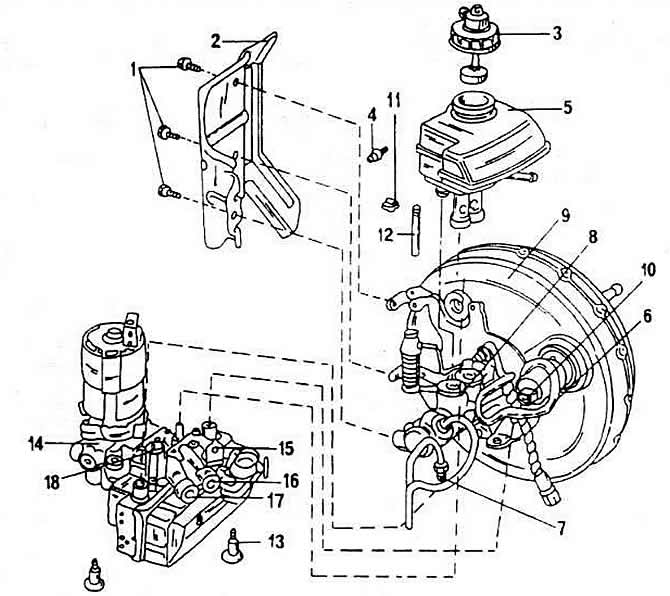

1 - csavarok
2 - védőpajzs
3 - tartálysapka
4 - csavarok
5 - tározó
6, 7 - fékvezeték
8 - főfékhenger
9 - fékrásegítő
10 - fékpedál helyzetérzékelő
11 - zárókapocs
12 - összekötő csap
13 - csavarok
14 - hidraulikus vezérlőberendezés
15 - a fékvezeték összekötő eleme a hidraulikus vezérlőberendezéstől a bal első féküléshez
16 - a fékvezeték összekötő eleme a hidraulikus vezérlőberendezéstől a jobb hátsó fékhengerhez
17 - a fékvezeték összekötő eleme a hidraulikus vezérlőkészüléktől a bal hátsó hengerhez
18 - a fékvezeték összekötő eleme a hidraulikus vezérlőberendezéstől a jobb első féküléshez.
A 6 fékvezeték összekötő eleme köti össze a tolókarral vezérelt fékkört a hidraulikus vezérlőberendezéssel.
A 7-es vezeték fékcsatlakozása köti össze a közbenső fékkört (köztes dugattyúval vezérelt fékkör) hidraulikus vezérlőberendezéssel.
A 15 fékvezeték-csatlakozó a hidraulikus vezérlőegységet a bal első féküléshez köti.
A 16 fékvezeték-csatlakozó a hidraulikus vezérlőegységet a jobb hátsó kerék fékhengeréhez vagy a fékülés hengeréhez köti.
A 17 fékvezeték-csatlakozó a hidraulikus vezérlőegységet a bal hátsó kerék fékhengeréhez vagy a fékülés hengeréhez köti.
A 18 fékvezeték összekötő eleme köti össze a hidraulikus vezérlőberendezést a jobb oldali féküléssel.
A 6 tartálysapka blokkolásgátló jelzőberendezéssel van ellátva, pl. a dugó a kupakban van 3.
A tartály szétszerelésekor a tartálytömítéseket mindig ki kell cserélni. A beszerelés során kenje meg a fúvókákat fékfolyadékkal.
A hidraulikus berendezés nem javítható.
Az elektronikus blokkolásgátló fékvezérlő berendezés a padló alatt, az első ülés előtt, a vezetőülés mellett található.
