Otvori veću sliku u novom prozoru »
Pogledajte izvornik na ovom resursu vwmanual.ru
Otvori veću sliku u novom prozoru »
Pogledajte izvornik na ovom resursu vwmanual.ru

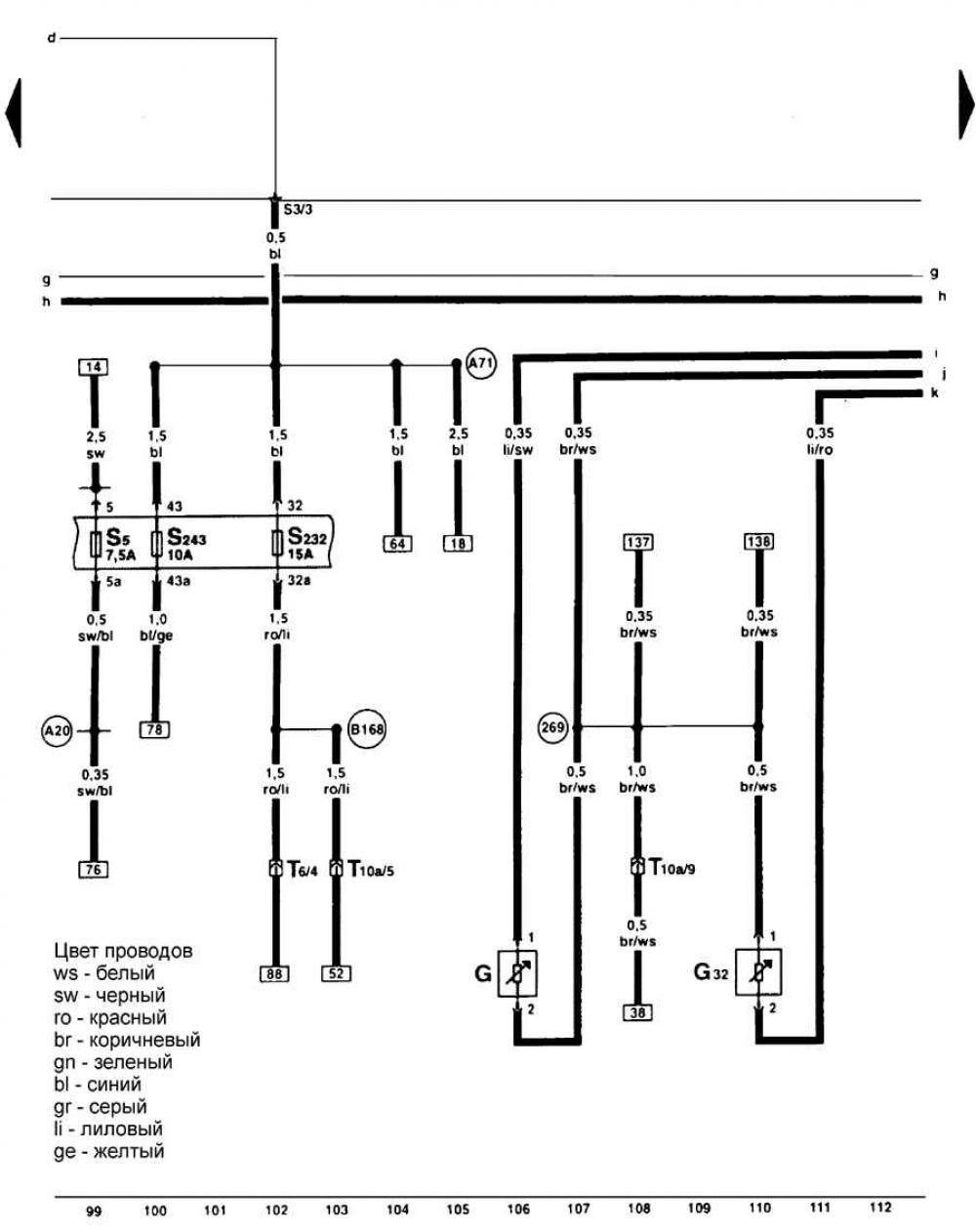

Shema 33. Senzor razine goriva, senzor niske razine rashladne tekućine (VW Golf 4)
Senzor razine goriva, senzor niske razine rashladne tekućine (dizel motori).
Otvori veću sliku u novom prozoru »
Pogledajte izvornik na ovom resursu vwmanual.ru
Otvori veću sliku u novom prozoru »
Pogledajte izvornik na ovom resursu vwmanual.ru
Ovaj je članak dostupan na ruski, engleski, bugarski, bjeloruski, ukrajinski, srpski, rumunjski, poljski, slovački, mađarski
Tekst je provjeren: Kolesnikov Artem
