Клавишный включатель — снятие и установка

В моделях "Гольф", выпущенных после августа 1980 г., и во всех моделях "Джетта" при включении зажигания в фотореле мерцает символ фары. Такого рода светящийся символ имеет также включатель обогрева стекол выпуска после августа 1982 г.

Прозрачная красная кнопка во включателе аварийной сигнализации при невключенном свете освещена слабо. Только при нажатии переключателя мигающего указателя шунтируется сопротивление у электролампы, и она ярко светится в такт мигающим указателям.

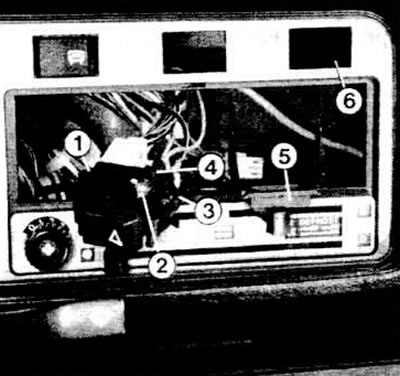

Клавишный включатель в модели "Гольф" выпуска до июля 1980 г.: 1 и 3 - фиксирующие зажимы переключателя; 2 - контрольная лампочка; 4 - патрон контрольной лампы; 5 - глухая крышка; 6 - вырез для переключателя.

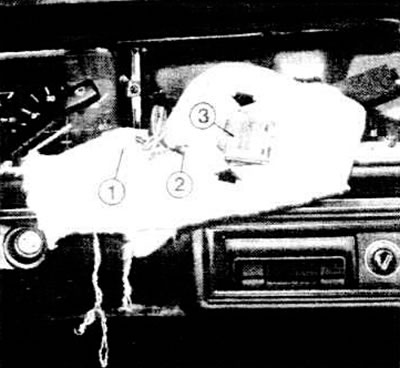

Панель приборов моделей "Гольф" выпуска после августа 1980 г. и "Джетта" со снятым включателем аварийной сигнализации (3). Стрелки указывают на крепежные зажимы переключателя. Слева на фотографии показан многоконтактный штепсель (1) и патрон (2) контрольной лампочки переключателя.

Контрольные лампочки во включателях обогрева заднего стекла и противотуманных фар горят только в том случае, если нажат соответствующий включатель. Но контрольная лампа не может дать информацию о том. работает или нет соответствующий потребитель.

Указание. Устройство освещения символа переключателя и контрольные устройства в переключателях имеют лампочки со стеклянными цоколями и отдельными патронами; их можно менять.

Снятие клавишного включателя

Чтобы снять включатель, размещенный справа, достаточно снять ящик для вещей или радио.

Рукой снять рамку панели приборов.

В моделях "Гольф" выпуска до июля 1980 г.: на задней стороне включателя сжать фиксирующие зажимы, вынуть включатель по направлению к отсеку двигателя и снять штеккер.

В моделях "Гольф" выпуска после августа 1980 г. и "Джетта": включатель вынуть по направлению к салону машины. При необходимости сжать фиксирующие зажимы включателя.

Снять многоконтактны и разъем на задней стороне включателя.

При снятии включателя света потребуется немножко больше времени.

В моделях "Гольф" выпуска до июля 1980 г.: снять левую нижнюю облицовку панели приборов, см.главу "Салон машины".

Потянуть вверх и отсоединить фиксирующие зажимы, как описано.

В моделях "Гольф" выпуска после августа 1980 г. и "Джетта": снять рамку панели приборов, см.главу "Приборы", раздел "Снятие панели приборов".

Вынуть включатель из рамки.

Замена лампочки включателя

Снять включатель.

Втулку патрона лампочки на задней стороне включателя немножко повернуть влево и снять.

Снять лампочку (1,2 Вт по стандарту DIN, форма W) со стеклянным цоколем.

У включателя света моделей "Гольф" выпуска после августа 1980 г. и "Джетта" лампа находится в разъеме.
