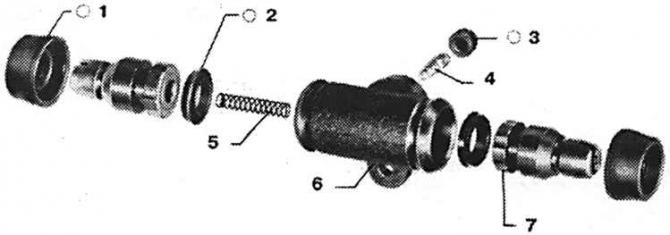

Рабочы тармазны цыліндр
1. Ахоўны каўпак; 2. Абшэўка; 3. пылаахоўны каўпачок; 4. Клапан выпуску паветра; 5. Спружына; 6. Корпус тармазнога цыліндру кола; 7. Поршань
Зняцце
1. Зняць тармазны барабан (гл. падраздзел 7.7) і тармазныя калодкі (гл. падраздзел 7.8).
Інфармацыя даступна на вэб-рэсурсе: www.vwmanual.ru
2. Прыслабіць накладную гайку тармазнога трубаправода, не отвинчивая.
3. Выкруціць ззаду тармазной апоры шруба мацавання тармазнога цыліндру.
Увага! Калі будзе рамантавацца стары тармазны цыліндр, усталёўваць поўны рамонтны камплект. Пры адсутнасці дастатковых навыкаў даверыць правядзенне работ СТА.
Ўстаноўка
1. Падкласці рыззё пад шчыток тармазной апоры.
2. Выкруціць клапан выпуску паветра.
3. Адшрубаваць гайку тармазнога трубаправода і тут жа прышрубаваць да новага тармазнога цыліндру ад рукі. Гэтым дасягаецца меншая страта тармазной вадкасці.
4. Ушрубаваць шрубу мацавання тармазнога цыліндру і зацягнуць момантам 20 Н·м.
5. Заціснуць не моцна момантам 5 Н·м накидную гайку тармазнога трубаправода, па магчымасці, адчыненым накидным ключом.
6. Устанавіць тармазны барабан і тармазныя калодкі.
7. Выпусціць паветра з тармазной сістэмы (гл. падраздзел 7.12).
