Галоўны тармазны цыліндр і вакуумны ўзмацняльнік тармазнога прывада (VW Polo 3)

Галоўны тармазны цыліндр і вакуумны ўзмацняльнік тармазнога прывада паказаны на мал. 11.34, галоўны тармазны цыліндр і вакуумны ўзмацняльнік тармазнога прывада аўтамабіляў з сістэмамі ABS/EDL/TCS/ESP – на мал. 11.35.

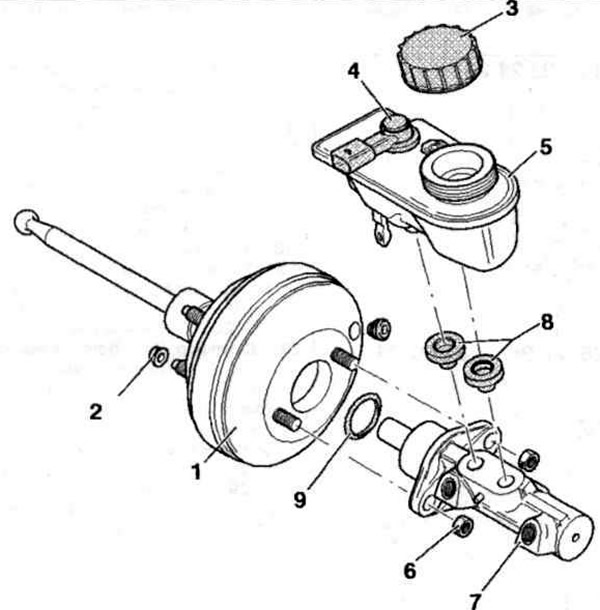

Мал. 11.34. Галоўны тармазны цыліндр і вакуумны ўзмацняльнік тармазнога прывада:
1 - Вакуумны ўзмацняльнік тармазнога прывада; 2, 6 - Гайкі; 3 - Вечка; 4 - Датчык ўзроўню тармазной вадкасці; 5 - Бачок з тармазной вадкасцю; 7 - Галоўны тармазны цыліндр; 8 - Ушчыльняльны корак; 9 - Ушчыльняльнае кольца.

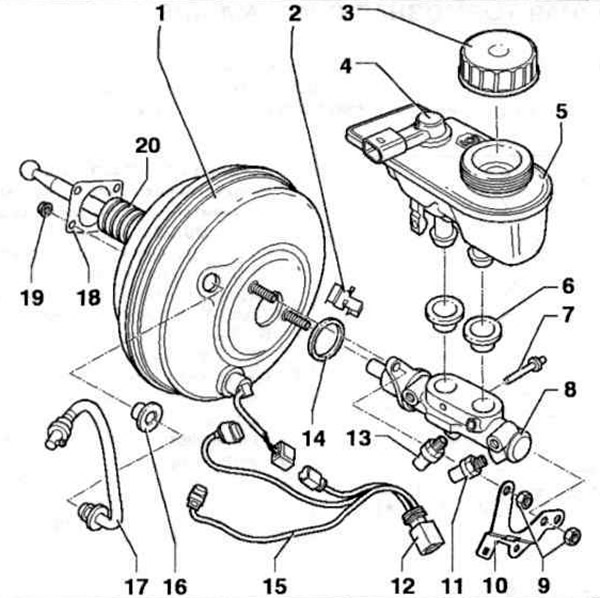

Мал. 11.35. Галоўны тармазны цыліндр і вакуумны ўзмацняльнік тармазнога прывада аўтамабіляў з сістэмамі ABS/EDL/TCS/ESP:
1 - Вакуумны ўзмацняльнік тармазнога прывада; 2 - Фіксатар; 3 - Вечка; 4 - Датчык ўзроўню тармазной вадкасці; 5 - Бачок з тармазной вадкасцю; 6,16- Ушчыльняльныя коркі; 7 - Крапежны палец; 8 - Галоўны тармазны цыліндр; 9, 19 - Гайкі; 10 - Апора; 11, 13 - Датчыкі ціску ў тармазных контурах; 12 - Раз'ём праводкі; 14 - Ушчыльняльнае кольца; 15 - Правады; 17 - Вакуумная трубка; 18 - Пракладка; 20 - Ахоўны чахол.
