Праверка вымяральных і дапаможных прылад (VW Lt 2d)

1. Адлучыце 2-пальчыкавы раз'ём 2 ад тэрмавыключальніка помпы для цыркуляцыі ахладжаючай вадкасці падчас працы рухавіка 1 (малюнак 3.37). Злучыце кантакты 1 і 2 раздыма 2 з дапамогай провада. Помпа для цыркуляцыі астуджальнай вадкасці падчас працы рухавіка павінна зарабіць.

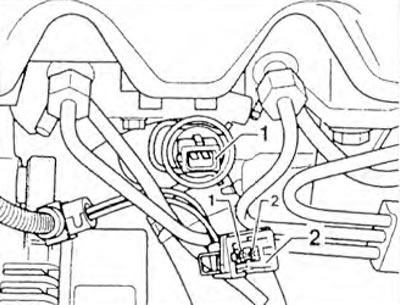

Малюнак 3.37. Адлучыце 2-пальчыкавы раз'ём 2 ад тэрмавыключальніка помпы для цыркуляцыі ахладжаючай вадкасці падчас працы рухавіка 1.

2. Калі помпа для цыркуляцыі астуджальнай вадкасці падчас працы рухавіка не зарабіў, адлучыце 2-пальчыкавы раздым ад помпы і далучыце дыёдны тэстар VAG 1527 да адлучанага раздыма з дапамогай дапаможных правадоў (малюнак 3.38). Лямпачка павінна загарэцца.

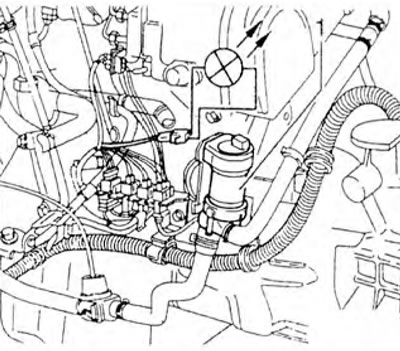

Малюнак 3.38. Калі помпа для цыркуляцыі астуджальнай вадкасці падчас працы рухавіка не зарабіў, адлучыце 2-пальчыкавы раздым ад помпы і далучыце дыёдны тэстар VAG 1527 да адлучанага раздыма з дапамогай дапаможных правадоў. Лямпачка павінна загарэцца.

3. Калі лямпачка загарэлася, заменіце помпу для цыркуляцыі ахладжаючай вадкасці падчас працы рухавіка. Калі лямпачка не загарэлася, праверце праводку харчавання і ўхіліце няспраўнасць.

Праверка супраціву тэрмавыключальніка

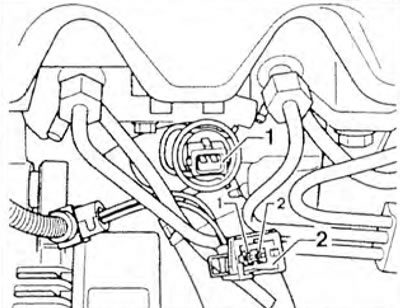

4. Далучыце ручны тэстар VAG 1526 А або мультыметр VAG 1715 да кантактаў тэрмавыключальніка 1 для вымярэння супраціву (малюнак 3.39). Установачныя значэнні: ніжэй за 103°C - ∞ Ом, больш за 104°C - 0 Ом.
