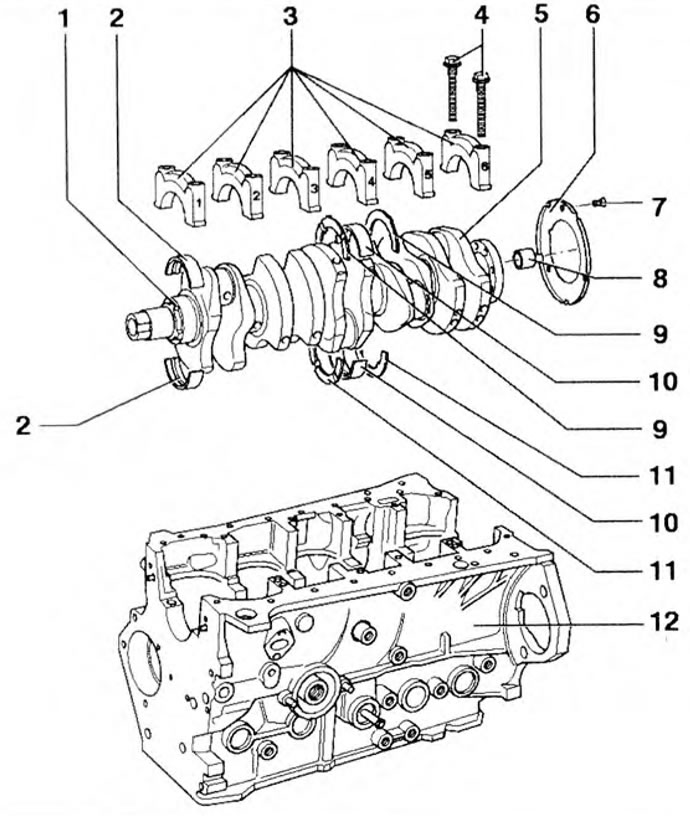

Малюнак 3.33. Каленчаты вал: 1 - Шасцярня прывада алейнай помпы; 2 - Укладышы 1, 2, 3, 5 і 6 карэнных падшыпнікаў; 3 - Вечкі карэнных падшыпнікаў: 4, 7 - Ніты; 5 - Каленчаты вал: 6 - Ротар датчыка частаты кручэння каленчатага вала; 8 - Здымнік: 9, 11 - Упартыя шайбы: 10 - Укладыш 4-га карэннага падшыпніка; 12 - Блок цыліндраў.
Табліца 3.5. Памеры каленчатага вала
| Параметры | Карэнная шыйка каленчатага вала | Шатунная шыйка каленчатага вала |
| Асноўны памер, мм | 58.00-0.022 -0.042 | 47.80-0.022 -0.042 |
| 1-й рам. памер | 57.75-0.022 -0.042 | 47.55-0.022 -0.042 |
| 2-й рам. памер | 57.50-0.022 -0.042 | 47.30-0.022 -0.042 |
